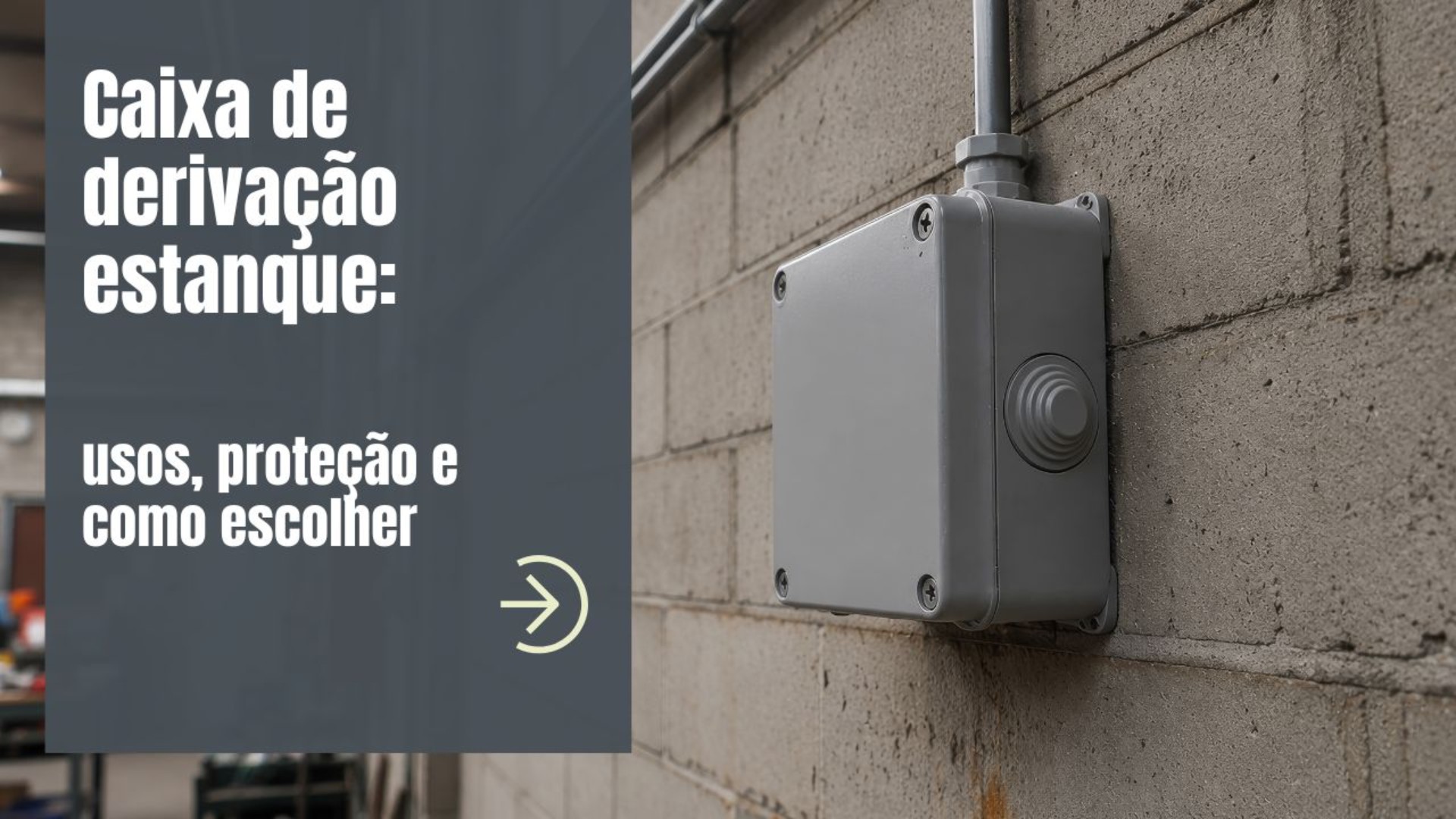

Caixa de derivação estanque: usos, proteção e como escolher

Uma caixa de derivação estanque é uma envolvente elétrica concebida para proteger ligações, junções e derivações de cabos em ambientes expostos à humidade, ao pó ou a salpicos de água. Escolher a solução correta ajuda a manter a instalação mais organizada, acessível e protegida ao longo do tempo.

Em instalações exteriores ou zonas tecnicamente exigentes, as ligações elétricas não devem ficar expostas nem alojadas numa caixa interior convencional. A caixa deve proteger os pontos de derivação e, ao mesmo tempo, permitir inspeção e manutenção quando necessário.

Para escolher corretamente uma caixa estanque, é importante avaliar a localização, o grau de exposição, as dimensões interiores, as entradas para cabos ou tubos, o material, o sistema de fecho, o grau de proteção IP e a facilidade de acesso. Uma caixa instalada numa fachada, num terraço, num jardim, numa garagem, num armazém ou num ambiente industrial pode exigir características diferentes.

O que é uma caixa de derivação estanque

Uma caixa de derivação estanque é uma caixa elétrica utilizada para alojar e proteger ligações, junções ou derivações de cabos em ambientes onde podem existir humidade, pó, salpicos ou outras condições adversas.

A sua função principal é atuar como envolvente elétrica. Ou seja, não serve apenas para esconder cabos, mas para proteger os pontos de ligação e manter a instalação acessível, ordenada e segura.

A diferença face a uma caixa interior convencional está no nível de proteção exigido. Numa zona interior seca, a caixa pode ter uma função mais simples de organização. Já numa instalação exterior ou húmida, a envolvente deve resistir melhor ao ambiente e conservar a proteção das ligações no tempo.

Quando a instalação exige uma solução para ligações elétricas em exterior, as caixas estanques para instalações elétricas são uma opção adequada para proteger derivações e junções em aplicações residenciais, terciárias e industriais.

Para que serve uma caixa de derivação estanque

Uma caixa de derivação estanque serve para proteger ligações elétricas e organizar pontos de derivação em instalações expostas ou sujeitas a condições mais exigentes.

Os seus usos mais habituais são:

• proteger ligações elétricas contra humidade, pó ou salpicos;
• alojar junções de cabos num ponto acessível e protegido;
• organizar a cablagem em instalações de superfície;
• criar pontos de derivação para diferentes circuitos ou equipamentos;
• proteger terminações de cabos em zonas exteriores ou técnicas;
• facilitar a manutenção, permitindo localizar e rever as ligações;
• evitar soluções improvisadas, pouco claras ou difíceis de inspecionar.

Em zonas com condensação, salpicos ou humidade, a escolha da caixa deve ser ainda mais cuidada. O conteúdo sobre segurança elétrica em ambientes húmidos ajuda a compreender porque a envolvente e o nível de proteção devem ser escolhidos de acordo com o ambiente real.

Caixa de derivação, caixa estanque, caixa de junção e caixa de passagem: diferenças

Os termos caixa de derivação, caixa estanque, caixa de junção, caixa de passagem e envolvente elétrica estão relacionados, mas não destacam exatamente a mesma função.

Termo	Função principal	Utilização habitual	Critério-chave de escolha
Caixa de derivação	Distribuir ou derivar condutores para diferentes pontos	Instalações interiores, exteriores ou de superfície	Número de ligações, espaço interior e acessibilidade
Caixa estanque	Proteger contra humidade, pó ou salpicos	Exterior, zonas húmidas, garagens, jardins, indústria	Grau IP, fecho, material e entradas para cabos
Caixa de junção	Unir ou ligar cabos num ponto protegido	Pontos de ligação, prolongamento ou transição de cabos	Espaço para conectores, segurança e manutenção
Caixa de passagem	Facilitar a passagem e organização da cablagem	Troços de instalação onde os cabos precisam de continuidade ou acesso	Trajeto dos cabos, acessibilidade e dimensões
Envolvente elétrica	Termo técnico mais amplo para proteger elementos elétricos	Caixas, quadros, armários e soluções técnicas	Aplicação, proteção, capacidade e ambiente

Na prática, uma mesma solução pode cumprir várias funções. Uma caixa instalada numa fachada pode ser uma caixa de derivação, uma caixa de junção e uma caixa estanque, desde que tenha o tamanho, as entradas e a proteção adequados.

Onde se utiliza uma caixa elétrica exterior

Uma caixa elétrica exterior utiliza-se sempre que as ligações precisam de proteção adicional contra o ambiente. Não é uma solução exclusiva de habitação: também é comum em espaços comerciais, armazéns, instalações técnicas e ambientes industriais.

Algumas aplicações frequentes são:

• fachadas, para iluminação, passagem de cabos ou pequenas derivações;
• terraços e varandas, onde pode existir humidade ou exposição parcial;
• jardins, para iluminação exterior, rega ou equipamentos auxiliares;
• garagens e caves, onde pode haver pó, humidade ou instalação de superfície;
• locais técnicos, onde as ligações devem permanecer acessíveis;
• armazéns, onde a poeira ou os impactos acidentais podem ser mais frequentes;
• ambientes industriais, sujeitos a condições de utilização mais exigentes;
• iluminação exterior, para proteger junções e derivações;
• derivações para equipamentos auxiliares, máquinas ou pequenos sistemas técnicos.

Quando a instalação faz parte de um sistema elétrico mais amplo, pode ser útil comparar a função da caixa com outras envolventes elétricas, especialmente quando é necessário alojar componentes de maior dimensão ou organizar vários circuitos.

Que características deve ter uma caixa estanque para exterior

Uma caixa estanque para exterior deve proteger as ligações e permitir uma instalação limpa, acessível e duradoura. Não basta que a caixa feche bem; é necessário que o conjunto seja adequado ao ambiente e ao tipo de cablagem.

As características principais a avaliar são:

• material resistente, adequado ao local de instalação;
• dimensões interiores suficientes, para evitar comprimir os cabos;
• tampa segura, que ajude a manter a proteção da envolvente;
• sistema de fecho fiável, conforme a aplicação e a frequência de acesso;
• entradas para cabos ou tubos, compatíveis com a instalação;
• compatibilidade com prensa-cabos, quando é necessária uma entrada mais controlada;
• grau de proteção IP, escolhido em função da exposição real;
• resistência mecânica, sobretudo em zonas de passagem ou sujeitas a impactos;
• facilidade de montagem, importante para reduzir tempos de instalação;
• acessibilidade para manutenção, porque as ligações podem necessitar de revisão.

Em instalações onde se pretende uma montagem prática e protegida, as caixas com entradas pré-formadas podem facilitar a passagem dos cabos ou tubos. Quando a instalação exige entradas mais específicas, uma solução sem entradas pré-formadas pode oferecer maior liberdade de configuração.

Grau de proteção IP: porque é importante numa caixa estanque

O grau de proteção IP é importante porque indica o nível de proteção da envolvente contra a entrada de corpos sólidos e líquidos. Numa caixa estanque exterior, este critério ajuda a avaliar se a solução é adequada à exposição real.

Uma caixa instalada sob cobertura não está sujeita às mesmas condições que uma caixa numa fachada exposta, num jardim, num armazém com poeiras ou numa zona com salpicos. Por isso, o grau IP deve ser escolhido de acordo com o local e não apenas por hábito.

Este artigo trata o IP como um critério de escolha, sem desenvolver todos os graus de proteção. Para aprofundar o significado dos níveis e das aplicações, a guia sobre proteção IP em instalações elétricas aborda esse tema com maior detalhe.

Em determinadas instalações, a resistência a impactos também pode ser relevante. Se a caixa estiver numa zona de passagem, numa garagem, num armazém ou num ambiente industrial, a proteção IK pode ajudar a avaliar melhor a robustez da envolvente.

Entradas para cabos, tubos e prensa-cabos: o que avaliar

As entradas para cabos são determinantes porque a proteção da caixa depende também da forma como cabos, tubos ou condutas entram na envolvente. Uma entrada mal executada pode comprometer a proteção do conjunto.

Antes de escolher uma caixa, convém verificar:

• quantos cabos ou tubos têm de entrar na caixa;
• onde devem ficar posicionadas as entradas, de acordo com o trajeto da cablagem;
• o diâmetro dos cabos ou tubos, para evitar passagens forçadas;
• a necessidade de prensa-cabos, quando é exigida uma entrada mais precisa;
• a facilidade de montagem, sobretudo em instalações de superfície;
• a manutenção da estanquidade depois da passagem dos cabos.

As caixas com entradas pré-formadas são práticas quando se procura rapidez de montagem e passagens de cabos já previstas. São úteis em muitas instalações residenciais, terciárias e industriais.

As caixas sem entradas pré-formadas são indicadas quando o instalador precisa de definir com maior precisão os pontos de entrada ou utilizar prensa-cabos e acessórios específicos.

Como escolher o tamanho correto de uma caixa de derivação estanque

O tamanho correto de uma caixa de derivação estanque depende do número de ligações, da secção dos cabos, do espaço necessário para bornes ou conectores e da possibilidade de futuras ampliações.

Uma caixa demasiado pequena dificulta o trabalho. Pode obrigar a dobrar cabos em espaços reduzidos, deixar pouco espaço para conectores e tornar a manutenção mais complicada. Uma caixa bem dimensionada permite uma cablagem mais limpa, legível e acessível.

Antes de escolher, é útil avaliar:

• número de ligações a alojar;
• secção e rigidez dos cabos;
• espaço para bornes ou conectores;
• raio de curvatura dos condutores;
• facilidade de manipulação durante a montagem;
• acesso para manutenção;
• possíveis ampliações futuras.

Quando o problema não é apenas o tamanho, mas o tipo de envolvente mais adequado, pode ser útil consultar critérios gerais sobre como escolher a envolvente adequada, mantendo sempre o foco na função concreta da caixa de derivação.

Critérios para escolher uma caixa de derivação estanque

Escolher uma caixa de derivação estanque exige cruzar ambiente, ligações, entradas de cabos e manutenção. O preço ou as dimensões exteriores não chegam para tomar uma boa decisão.

Critério	Porque é importante	Recomendação prática
Localização	Define a exposição a humidade, pó, água ou impactos	Avaliar se a caixa ficará em interior protegido, exterior, zona húmida ou ambiente industrial
Grau IP	Indica a proteção contra sólidos e líquidos	Escolher o nível em função da exposição real
Dimensões interiores	Condicionam a cablagem, os bornes e a manutenção	Prever espaço suficiente para trabalhar sem comprimir os cabos
Entradas para cabos ou tubos	Influenciam montagem, estanquidade e organização	Escolher entradas pré-formadas ou configuráveis conforme a instalação
Material	Afeta resistência, durabilidade e comportamento exterior	Selecionar material coerente com o local de instalação
Sistema de fecho	Mantém a tampa segura e a proteção da envolvente	Avaliar se o acesso será frequente ou apenas ocasional
Manutenção	As ligações podem precisar de inspeção	Instalar a caixa num ponto acessível e legível
Ampliações futuras	Podem ser necessárias novas derivações ou entradas	Deixar margem interior e possibilidade de entradas adicionais

Erros comuns na escolha de uma caixa elétrica exterior

Os erros mais comuns surgem quando se escolhe uma caixa elétrica exterior como se fosse uma caixa interior normal.

• Escolher uma caixa demasiado pequena, dificultando a cablagem e a manutenção.
• Usar uma caixa interior no exterior, sem proteção adequada.
• Ignorar o ambiente real, sobretudo humidade, pó ou salpicos.
• Não prever corretamente as entradas para cabos, reduzindo a proteção do conjunto.
• Não deixar espaço para manutenção, dificultando inspeções futuras.
• Escolher apenas pelo preço, sem verificar durabilidade, fecho e material.
• Não considerar ampliações futuras, obrigando a substituir a caixa mais tarde.
• Utilizar uma solução demasiado genérica em ambientes técnicos ou industriais.

Também é importante distinguir uma caixa de derivação estanque de um quadro elétrico exterior. A caixa serve principalmente para ligações, junções e derivações; um quadro elétrico exterior é uma envolvente de maior complexidade, destinada a alojar proteções, comando ou componentes elétricos.

Quando escolher uma caixa estanque Solera

Uma caixa estanque Solera é adequada quando a instalação exige proteção fiável para ligações elétricas em ambientes exteriores, húmidos, poeirentos ou tecnicamente mais exigentes.

Em instalações rápidas com passagem simples de cabos ou tubos, uma caixa com entradas pré-formadas pode facilitar o trabalho. Quando o instalador precisa de definir exatamente os pontos de entrada ou utilizar prensa-cabos, uma caixa sem entradas pré-formadas oferece maior liberdade.

A escolha depende do local. Uma derivação num terraço, uma ligação em fachada, um ponto de junção numa garagem, uma instalação num armazém ou um ambiente industrial podem exigir dimensões, níveis de proteção e sistemas de entrada diferentes.

Para estas aplicações, as caixas estanques Solera oferecem soluções para proteger ligações e derivações em aplicações residenciais, terciárias e industriais, com diferentes configurações de proteção, entradas de cabos e espaço interior.

Perguntas frequentes sobre caixas de derivação estanques

O que é uma caixa de derivação estanque?

Uma caixa de derivação estanque é uma envolvente elétrica concebida para proteger ligações, junções e derivações de cabos em ambientes expostos à humidade, ao pó ou a salpicos de água.

Para que serve uma caixa elétrica exterior?

Serve para proteger ligações elétricas, organizar a cablagem, alojar junções de cabos e criar pontos de derivação acessíveis para inspeção ou manutenção.

Qual é a diferença entre caixa de derivação e caixa de junção?

A caixa de derivação é usada para distribuir ou derivar condutores. A caixa de junção destaca a união ou ligação entre cabos. Na prática, uma mesma caixa pode cumprir ambas as funções.

Quando é necessária uma caixa estanque?

É necessária quando a caixa fica em ambientes húmidos, exteriores, poeirentos ou sujeitos a salpicos, onde uma caixa interior convencional não oferece proteção suficiente.

Que grau IP escolher para uma caixa exterior?

Depende da exposição real. Uma caixa sob cobertura, uma caixa em fachada, uma caixa em jardim ou uma solução em ambiente industrial podem exigir níveis diferentes de proteção.

Como escolher o tamanho de uma caixa de derivação?

Deve considerar o número de ligações, a secção dos cabos, o espaço para bornes ou conectores, o raio de curvatura, a manutenção e possíveis ampliações futuras.

Porque são importantes as entradas para cabos?

As entradas para cabos influenciam a estanquidade, a facilidade de montagem e a organização da cablagem. Uma entrada inadequada pode comprometer a proteção da envolvente.

Qual é a diferença entre caixa elétrica exterior e quadro elétrico exterior?

A caixa elétrica exterior destina-se sobretudo a ligações, junções e derivações. O quadro elétrico exterior tem maior capacidade e pode alojar proteções, comandos ou componentes elétricos mais complexos.

Conclusão

Uma caixa de derivação estanque deve ser escolhida em função da localização, da exposição, do número de ligações, do espaço interior, das entradas para cabos e do nível de proteção necessário. Não é apenas uma caixa para esconder cabos; é uma envolvente que protege e organiza pontos essenciais da instalação.

O grau IP é importante, mas não é o único critério. Material, sistema de fecho, dimensões, entradas para cabos, resistência mecânica, acessibilidade e manutenção também influenciam a escolha final.

Quando a instalação exige proteção em exterior, zonas húmidas ou ambientes mais severos, as caixas estanques Solera permitem escolher soluções adaptadas a ligações e derivações em aplicações residenciais, terciárias e industriais, com variantes pensadas para diferentes necessidades de entrada de cabos, espaço interior e proteção.
