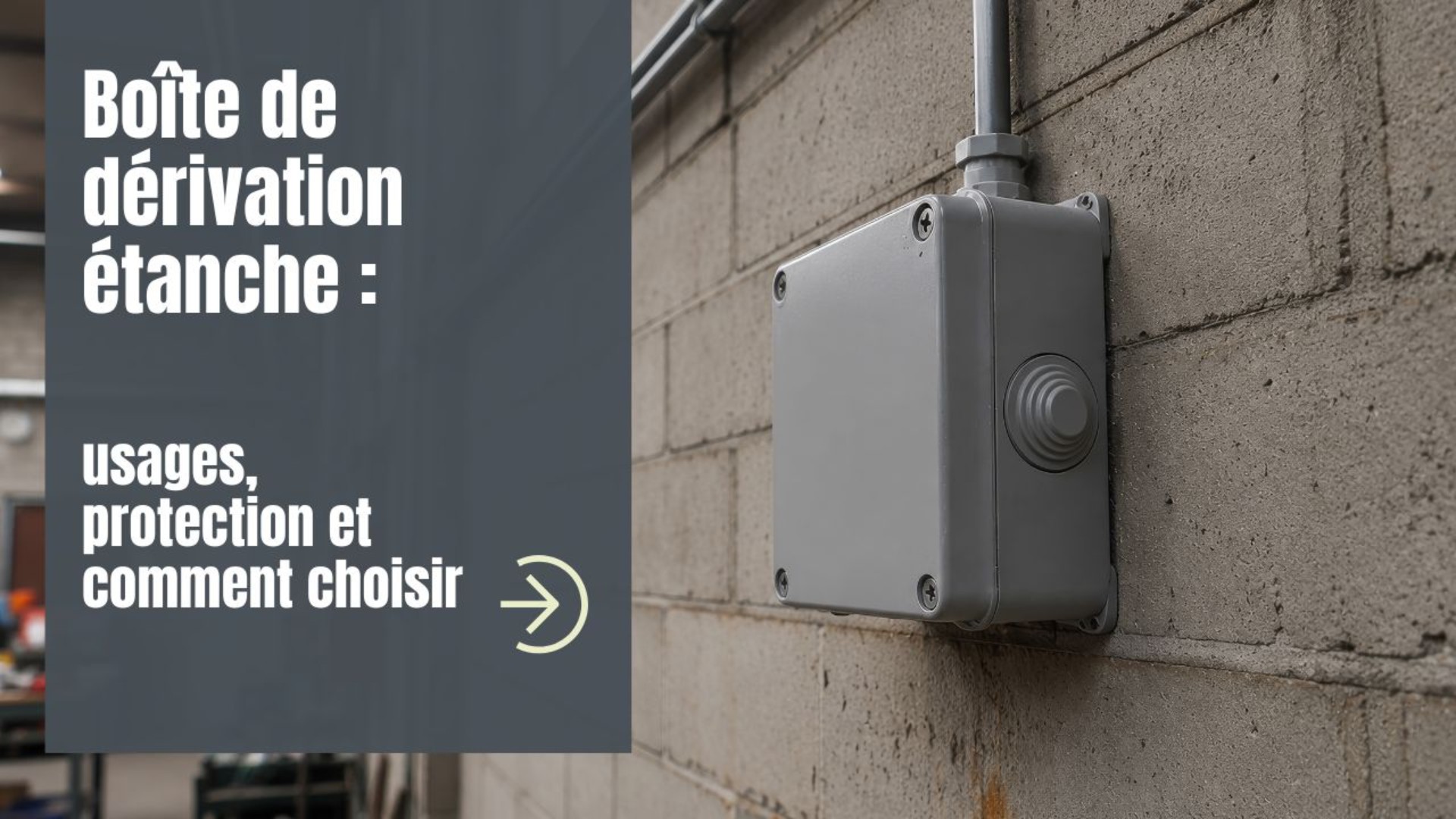

Une boîte de dérivation étanche est une enveloppe électrique conçue pour protéger les connexions, jonctions ou dérivations de câbles dans des environnements exposés à l’humidité, à la poussière ou aux projections d’eau. Bien choisie, elle permet de sécuriser l’installation, d’organiser le câblage et de faciliter les opérations de maintenance.
Dans une installation électrique extérieure ou située dans un environnement exigeant, les connexions ne doivent pas rester exposées. Une boîte intérieure classique peut suffire dans un espace sec et protégé, mais elle n’est pas forcément adaptée à une façade, un garage, une terrasse, un jardin, un entrepôt, un local technique ou une zone humide.
Le choix d’un boîtier électrique étanche dépend donc de plusieurs critères : emplacement, niveau d’exposition, dimensions intérieures, nombre de connexions, entrées de câbles, système de fermeture, matériau, degré de protection IP et facilité d’accès pour la maintenance.
Qu’est-ce qu’une boîte de dérivation étanche ?
Une boîte de dérivation étanche est une boîte électrique destinée à protéger les points de connexion, de jonction ou de dérivation dans une installation. Elle sert à regrouper les conducteurs dans une enveloppe accessible, tout en limitant l’exposition à l’humidité, à la poussière ou aux projections.
Sa fonction principale est double : organiser le câblage et protéger les connexions. Dans une installation de surface ou extérieure, cette protection est essentielle pour maintenir la fiabilité de l’ensemble et faciliter les interventions futures.
La différence avec une boîte intérieure conventionnelle vient surtout du contexte d’utilisation. À l’extérieur ou dans un local humide, la boîte doit résister à des contraintes plus importantes : variations de température, condensation, poussière, eau, projections ou éventuels chocs selon l’emplacement.
Pour les installations où les connexions doivent rester accessibles tout en étant protégées, une boîte de dérivation étanche constitue une solution adaptée aux usages résidentiels, tertiaires et industriels.
À quoi sert une boîte de dérivation étanche ?
Une boîte électrique étanche sert à protéger les connexions électriques et à organiser les dérivations dans des environnements où une boîte standard ne serait pas suffisante.
Ses usages les plus fréquents sont :
- protéger les connexions électriques contre l’humidité, la poussière ou les projections ;
- accueillir des jonctions de câbles dans une enveloppe fermée et accessible ;
- organiser le câblage dans une installation de surface ;
- créer un point de dérivation vers plusieurs circuits ou équipements ;
- protéger les terminaisons de câbles dans les zones exposées ;
- faciliter la maintenance grâce à un point de contrôle identifiable ;
- éviter les connexions improvisées, difficiles à inspecter ou mal protégées.
Dans les zones humides ou exposées, cette fonction de protection devient prioritaire. Le contenu Solera sur la sécurité électrique en milieux humides permet d’approfondir pourquoi le choix de l’enveloppe est important dans ce type d’environnement.
Boîte de dérivation, boîte électrique, boîtier étanche et coffret : quelles différences ?
Les termes boîte de dérivation, boîte électrique, boîtier électrique étanche, boîte de jonction étanche et coffret électrique extérieur sont proches, mais ils ne mettent pas tous l’accent sur la même fonction.
| Terme | Fonction principale | Utilisation habituelle | Critère clé de choix |
|---|---|---|---|
| Boîte de dérivation | Créer une dérivation ou répartir des conducteurs | Installations intérieures, extérieures ou de surface | Nombre de connexions, accessibilité et espace intérieur |
| Boîte électrique | Terme général pour une boîte utilisée dans une installation électrique | Connexions, appareillage, dérivations ou petits montages | Usage prévu, dimensions et environnement |
| Boîtier électrique étanche | Protéger les connexions contre l’humidité ou les projections | Extérieur, locaux techniques, zones humides ou poussiéreuses | Degré IP, fermeture, matériau et entrées de câbles |
| Boîte de jonction étanche | Protéger une jonction ou un raccordement de câbles | Points de liaison, prolongements ou transitions de câbles | Étanchéité, place disponible et qualité des entrées |
| Coffret électrique extérieur | Enveloppe plus large pour composants, protections ou petits ensembles | Installations techniques, distribution ou commande | Capacité, protection, modularité et maintenance |
En pratique, une même enveloppe peut remplir plusieurs fonctions. Une boîte étanche installée en façade peut être à la fois une boîte de dérivation, une boîte de jonction et un point de maintenance, si elle est correctement choisie.
Où utiliser une boîte électrique étanche ?
Une boîte électrique étanche s’utilise dès que les connexions doivent être protégées dans un environnement plus exigeant qu’un intérieur sec et fermé.
Les applications les plus courantes sont :
- façades, pour l’éclairage, les dérivations ou les passages de câbles ;
- terrasses, où l’humidité et l’exposition partielle sont fréquentes ;
- jardins, pour les circuits d’éclairage, d’arrosage ou d’équipements auxiliaires ;
- garages et caves, où poussière et humidité peuvent être présentes ;
- locaux techniques, lorsque les connexions doivent rester accessibles ;
- entrepôts, pour des installations de surface exposées à la poussière ;
- installations industrielles, où l’environnement peut être plus contraignant ;
- éclairage extérieur, pour protéger les jonctions ou dérivations ;
- dérivations vers équipements auxiliaires, machines ou petits systèmes techniques.
Lorsque la boîte fait partie d’une installation extérieure plus large, il peut être utile de comparer ses besoins avec ceux d’un coffret électrique extérieur, surtout si l’application nécessite plus d’espace ou l’intégration de protections.
Quels critères vérifier avant de choisir un boîtier électrique étanche ?
Choisir un boîtier électrique étanche consiste à adapter l’enveloppe à l’environnement, aux connexions et à la méthode d’installation. Le format ne doit pas être choisi uniquement selon le prix ou l’espace disponible sur le mur.
Les critères principaux sont :
- matériau, pour garantir une bonne résistance à l’environnement ;
- dimensions intérieures, pour éviter de comprimer les conducteurs ;
- type de fermeture, afin de maintenir correctement le couvercle ;
- qualité du couvercle, importante pour la protection et la maintenance ;
- entrées de câbles, selon le type de câble, tube ou conduit ;
- compatibilité avec presse-étoupes, lorsque l’entrée doit être plus contrôlée ;
- degré de protection IP, à choisir selon l’exposition réelle ;
- résistance mécanique, si la boîte est en zone de passage ou exposée aux chocs ;
- facilité de pose, pour réduire le temps d’installation ;
- accessibilité pour maintenance, afin de pouvoir contrôler les connexions.
Dans les installations exigeantes, les boîtes de dérivation Indubox peuvent être intéressantes lorsque l’on recherche une enveloppe plus robuste, avec un format adapté aux environnements techniques ou industriels.
Degré de protection IP : pourquoi est-il important pour une boîte étanche ?
Le degré de protection IP est important parce qu’il indique le niveau de protection de l’enveloppe contre la pénétration de corps solides et de liquides. Pour une boîte étanche extérieure, il permet de vérifier si la solution correspond réellement à l’environnement d’installation.
Une boîte installée sous abri ne subit pas les mêmes contraintes qu’une boîte exposée sur une façade, dans un jardin, dans un entrepôt poussiéreux ou dans un local humide. Le niveau de protection doit donc être choisi selon l’exposition réelle, et non uniquement par habitude.
Cette section ne remplace pas un guide complet sur les indices IP. Le degré IP est ici traité comme un critère de choix parmi d’autres. Pour comprendre en détail les niveaux et leur signification, vous pouvez consulter l’article Solera sur la protection IP dans les installations électriques.
Dans certains environnements, la résistance aux chocs peut aussi entrer en jeu. Si la boîte est installée dans une zone de passage, un atelier, un entrepôt ou un espace accessible, la protection IK devient un critère complémentaire. En extérieur prolongé, l’exposition au soleil peut également justifier de vérifier la tenue des matériaux aux UV.
Entrées de câbles, presse-étoupes et passage des conduits : que faut-il prévoir ?
Les entrées de câbles sont essentielles, car la protection d’une boîte étanche dépend aussi de la manière dont les câbles, tubes ou conduits pénètrent dans l’enveloppe. Une mauvaise entrée peut réduire la protection de l’ensemble.
Avant de choisir une boîte, il faut vérifier :
- le nombre de câbles ou conduits qui doivent entrer dans la boîte ;
- la position des entrées, selon le cheminement du câblage ;
- le diamètre des câbles ou tubes, pour éviter les passages forcés ;
- la nécessité de presse-étoupes, lorsque l’entrée doit être plus précise ;
- la facilité de pose, surtout dans les installations de surface ;
- la conservation de l’étanchéité après passage des câbles.
Les boîtes étanches avec entrées préformées sont pratiques lorsque l’on cherche une installation rapide avec des passages de câbles déjà prévus. Elles facilitent le montage dans de nombreuses applications résidentielles, tertiaires ou industrielles.
Lorsque l’installation exige davantage de précision, les boîtes étanches sans entrées préformées permettent de définir plus librement les points de passage, notamment lorsqu’il faut utiliser des presse-étoupes ou adapter les entrées à une configuration particulière.
Comment choisir la bonne taille de boîte de dérivation étanche ?
La bonne taille d’une boîte de dérivation étanche dépend du nombre de connexions, de la section des câbles, de la présence de bornes ou connecteurs et de l’espace nécessaire pour manipuler correctement les conducteurs.
Une boîte trop petite peut compliquer l’installation. Elle oblige à plier les câbles de manière excessive, laisse peu d’espace pour les connecteurs et rend la maintenance plus difficile. Une boîte bien dimensionnée permet de travailler plus proprement et de laisser les connexions accessibles.
Il faut prendre en compte :
- le nombre de jonctions à réaliser ;
- la section et la rigidité des câbles ;
- l’espace pour les bornes ou connecteurs ;
- le rayon de courbure des conducteurs ;
- la facilité de manipulation pendant le montage ;
- l’accès pour maintenance ;
- les évolutions futures, si des dérivations supplémentaires sont possibles.
Lorsque le besoin dépasse la simple jonction de câbles, il peut être préférable de choisir une enveloppe plus grande ou une solution de distribution. L’essentiel est d’éviter l’encombrement intérieur, qui rend l’installation moins lisible et plus difficile à entretenir.
Critères pour choisir une boîte de dérivation étanche
Pour choisir une boîte de dérivation étanche, il faut croiser l’environnement, le type de connexion, les entrées de câbles et les besoins de maintenance. Le tableau suivant résume les principaux critères.
| Critère | Pourquoi c’est important | Recommandation pratique |
|---|---|---|
| Emplacement | Détermine l’exposition à l’humidité, à la poussière ou aux projections | Identifier si la boîte sera en intérieur protégé, extérieur, local humide ou zone industrielle |
| Degré IP | Indique la protection contre les solides et les liquides | Choisir le niveau selon l’exposition réelle, sans surdimensionner inutilement |
| Dimensions intérieures | Conditionnent le confort de câblage et l’espace pour les connexions | Prévoir une marge suffisante pour les conducteurs et connecteurs |
| Entrées de câbles | Influencent la pose, l’étanchéité et le cheminement du câblage | Choisir des entrées préformées ou configurables selon le chantier |
| Matériau | Impacte la résistance, la durabilité et l’usage extérieur | Sélectionner un matériau adapté au lieu d’installation |
| Système de fermeture | Maintient le couvercle et la protection de l’enveloppe | Vérifier si l’accès doit être fréquent ou occasionnel |
| Maintenance | Les connexions doivent pouvoir être contrôlées si nécessaire | Installer la boîte dans un point accessible et lisible |
| Évolutions futures | Des câbles ou dérivations peuvent être ajoutés plus tard | Prévoir de l’espace intérieur et des possibilités d’entrée supplémentaires |
Erreurs fréquentes lors du choix d’une boîte électrique extérieure
Les erreurs les plus fréquentes apparaissent lorsque l’on choisit une boîte électrique extérieure comme s’il s’agissait d’une boîte intérieure standard.
- Choisir une boîte trop petite, ce qui complique le câblage et la maintenance.
- Utiliser une boîte intérieure à l’extérieur, sans protection suffisante.
- Ignorer l’environnement réel, notamment humidité, poussière ou projections.
- Mal prévoir les entrées de câbles, ce qui peut compromettre la protection.
- Ne pas laisser de place pour la maintenance, rendant les contrôles difficiles.
- Choisir uniquement selon le prix, sans vérifier la durabilité ou la fermeture.
- Oublier les évolutions futures, obligeant à remplacer la boîte plus tard.
- Utiliser une boîte trop générique dans une application exigeante.
Une boîte destinée à une simple jonction en intérieur ne répond pas aux mêmes besoins qu’un boîtier installé sur une façade, dans un jardin, dans un atelier ou dans un environnement industriel poussiéreux. Le choix doit toujours partir du lieu d’installation.
Quand choisir une boîte étanche Solera ?
Une boîte étanche Solera est adaptée lorsque l’installation nécessite une enveloppe fiable pour protéger des connexions électriques dans des environnements extérieurs, humides, poussiéreux ou techniquement exigeants.
Pour une installation rapide avec des passages de câbles simples, une boîte avec entrées préformées peut faciliter le travail. Pour un montage plus spécifique, où l’installateur souhaite définir précisément les passages de câbles ou utiliser des presse-étoupes, une boîte sans entrées préformées offre davantage de liberté.
Le choix dépend donc du chantier : une dérivation sur terrasse, une connexion en façade, un point de jonction dans un garage, une installation dans un entrepôt ou un environnement industriel ne demandent pas nécessairement la même taille, le même degré de protection ni le même type d’entrée.
Pour ce type d’applications, les boîtiers électriques étanches Solera offrent différentes solutions pour protéger les connexions et dérivations dans des installations résidentielles, tertiaires et industrielles.
Questions fréquentes sur les boîtes de dérivation étanches
Qu’est-ce qu’une boîte de dérivation étanche ?
Une boîte de dérivation étanche est une enveloppe électrique conçue pour protéger les connexions, jonctions ou dérivations de câbles dans des environnements exposés à l’humidité, à la poussière ou aux projections d’eau.
À quoi sert une boîte électrique étanche ?
Elle sert à protéger les connexions électriques, organiser le câblage, accueillir des jonctions de câbles et créer des points de dérivation accessibles pour la maintenance.
Quelle différence entre boîte de dérivation et boîte de jonction ?
La boîte de dérivation est généralement utilisée pour répartir ou dériver des conducteurs. La boîte de jonction met davantage l’accent sur l’union ou la liaison entre câbles. Dans la pratique, une même boîte peut remplir les deux fonctions.
Peut-on installer une boîte de dérivation à l’extérieur ?
Oui, à condition de choisir une boîte adaptée à l’extérieur, avec un degré de protection, des entrées de câbles et un système de fermeture cohérents avec l’exposition réelle.
Quel degré IP choisir pour une boîte étanche extérieure ?
Le degré IP dépend de l’emplacement. Une zone protégée, une façade exposée, un jardin, un local humide ou un environnement industriel ne nécessitent pas forcément le même niveau de protection.
Comment choisir la taille d’un boîtier électrique étanche ?
Il faut tenir compte du nombre de connexions, de la section des câbles, de l’espace pour les bornes, du rayon de courbure, de la maintenance et des évolutions futures.
Pourquoi les entrées de câbles sont-elles importantes ?
Les entrées de câbles sont importantes parce qu’elles influencent l’étanchéité, la facilité de pose et l’organisation du câblage. Une entrée mal adaptée peut réduire la protection de l’ensemble.
Quelle différence entre boîtier électrique étanche et coffret électrique extérieur ?
Le boîtier électrique étanche est souvent utilisé pour protéger des connexions ou dérivations. Le coffret électrique extérieur est généralement plus large et peut accueillir davantage de composants, protections ou petits ensembles électriques.
Conclusion
Une boîte de dérivation étanche doit être choisie en fonction du lieu d’installation, du niveau d’exposition, du nombre de connexions, des entrées de câbles, de l’espace intérieur et de la maintenance prévue. Elle n’est pas seulement une boîte pour cacher des câbles : c’est une enveloppe qui protège les jonctions et dérivations dans un environnement donné.
Le degré IP est important, mais il ne doit pas être le seul critère. Le matériau, le système de fermeture, la taille, les entrées de câbles, la résistance mécanique et l’accessibilité sont tout aussi déterminants pour obtenir une installation propre, durable et facile à contrôler.
Lorsque l’installation exige une protection fiable des connexions en extérieur, en zone humide ou dans un environnement plus sévère, les boîtes étanches Solera permettent de choisir une solution adaptée aux usages résidentiels, tertiaires et industriels, avec différentes configurations selon le niveau de protection, les entrées de câbles et l’espace nécessaire.
