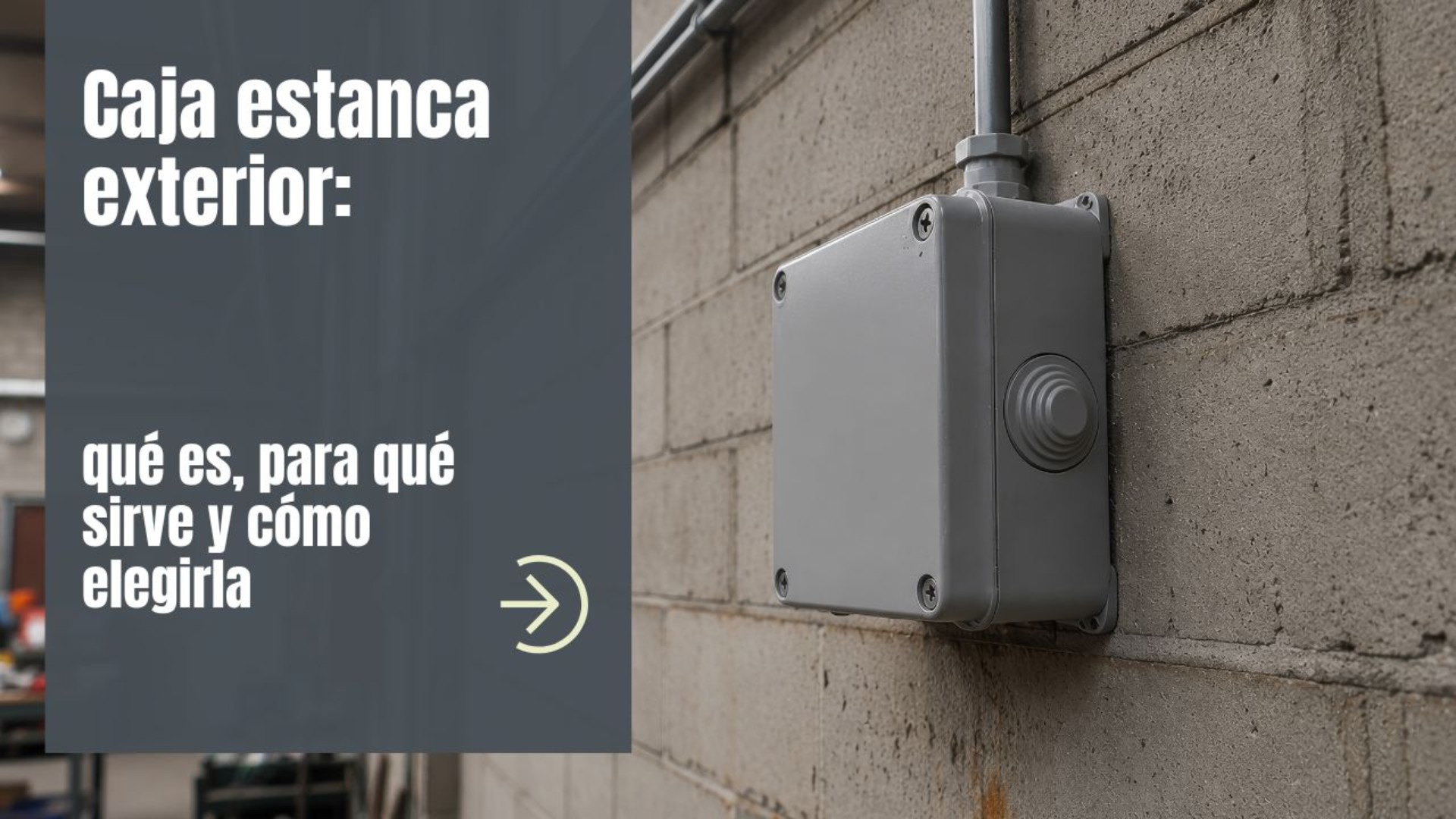

Una caja estanca exterior es una envolvente eléctrica diseñada para proteger conexiones, empalmes o derivaciones en zonas expuestas a humedad, polvo, salpicaduras o condiciones ambientales exigentes. Su elección ayuda a mantener la instalación ordenada, accesible y protegida frente a agentes externos.
En una instalación eléctrica no basta con alojar los cables dentro de una caja cualquiera. Cuando el punto de conexión está en una fachada, una terraza, un jardín, un garaje, una nave o una zona húmeda, la caja debe estar preparada para soportar mejor el entorno y conservar la protección de las conexiones interiores.
Por eso, al elegir una caja eléctrica exterior, conviene valorar algo más que las dimensiones. También influyen el grado de protección, el tipo de entrada de cable o tubo, el sistema de cierre, el espacio interior, el material y la facilidad de mantenimiento. En este artículo veremos cómo elegir correctamente una caja estanca y qué diferencias existen frente a una caja de registro, una caja de conexiones o una caja de empalmes.
Qué es una caja estanca exterior
Una caja estanca exterior es una caja eléctrica preparada para proteger conexiones en entornos donde puede haber humedad, polvo, agua o exposición ambiental. Su función principal es actuar como envolvente de protección para los puntos de unión, derivación o registro de una instalación.
A diferencia de una caja interior convencional, una caja estanca debe mantener mejor protegidas las conexiones frente a agentes externos. Esto es especialmente importante en instalaciones de superficie, zonas exteriores, garajes, terrazas, jardines, fachadas, sótanos, almacenes o naves industriales.
También puede utilizarse en instalaciones interiores exigentes, por ejemplo en zonas con condensación, polvo o riesgo de salpicaduras. En estos casos, la caja no se elige solo por comodidad de montaje, sino por su capacidad para mantener la instalación segura, ordenada y accesible.
Para qué sirve una caja estanca en una instalación eléctrica
Una caja estanca sirve para proteger conexiones eléctricas y facilitar el orden de la instalación. Su uso evita que empalmes, derivaciones o puntos de conexión queden expuestos o sean difíciles de revisar.
Sus usos más habituales son:
- Proteger conexiones eléctricas frente a humedad, polvo o salpicaduras.
- Alojar empalmes de forma ordenada dentro de una envolvente.
- Realizar derivaciones hacia diferentes puntos de la instalación.
- Ordenar el cableado en instalaciones de superficie.
- Facilitar el mantenimiento al dejar las conexiones localizadas y accesibles.
- Servir como punto de registro cuando se necesita revisar la instalación posteriormente.
En instalaciones donde las conexiones quedan expuestas al entorno, elegir una caja estanca adecuada para instalaciones eléctricas permite trabajar con mayor seguridad y mantener el cableado mejor protegido.
Caja estanca, caja de registro, caja de conexiones y caja de empalmes: diferencias
Una caja estanca, una caja de registro, una caja de conexiones y una caja de empalmes pueden parecer lo mismo, pero cada término pone el foco en una función distinta. En la práctica, una misma caja puede cumplir varias funciones si se elige correctamente.
| Tipo de caja | Función principal | Dónde se utiliza | Aspecto clave de elección |
|---|---|---|---|
| Caja estanca | Proteger conexiones frente a humedad, polvo, agua o salpicaduras | Exterior, zonas húmedas, garajes, terrazas, jardines, industria | Grado de protección, cierre, material y entradas |
| Caja de registro | Permitir acceso posterior para revisión o mantenimiento | Puntos donde las conexiones deben quedar accesibles | Ubicación, tapa, accesibilidad y tamaño |
| Caja de conexiones | Alojar conexiones eléctricas de forma ordenada | Derivaciones, uniones de conductores o reparto de cableado | Espacio interior, entradas y facilidad de manipulación |
| Caja de empalmes | Unir o derivar conductores eléctricos | Puntos de empalme o derivación de circuitos | Capacidad interior, seguridad del cierre y orden del cableado |
La caja estanca se define principalmente por su protección frente al entorno. La caja de registro se asocia al acceso para revisión. La caja de conexiones se centra en alojar uniones eléctricas, mientras que la caja de empalmes hace referencia al punto donde se unen o derivan conductores.
Por eso, en una instalación exterior, una misma caja puede ser a la vez estanca, de registro, de conexiones y de empalmes, siempre que tenga el tamaño, las entradas y el nivel de protección adecuados.
Dónde se utiliza una caja eléctrica exterior
Una caja eléctrica exterior se utiliza siempre que las conexiones deben quedar protegidas frente al entorno. No es una solución exclusiva de viviendas: también se emplea en instalaciones terciarias, industriales, comerciales y técnicas.
Algunos usos habituales son:
- Fachadas, para derivaciones, iluminación o conexiones auxiliares.
- Terrazas y balcones, donde puede haber humedad o exposición parcial.
- Jardines, para iluminación exterior, riego o pequeñas derivaciones.
- Garajes y sótanos, donde puede existir polvo, humedad o instalación de superficie.
- Naves industriales y almacenes, donde las condiciones ambientales pueden ser más exigentes.
- Zonas de paso, donde también puede ser relevante la resistencia mecánica.
- Instalaciones de iluminación exterior, donde las conexiones deben quedar protegidas y accesibles.
- Derivaciones hacia maquinaria, equipos o cuadros auxiliares, siempre que la caja sea adecuada al entorno.
En zonas con humedad, condensación o riesgo de salpicaduras, la elección de la caja debe hacerse con especial cuidado. Para ampliar este punto desde el enfoque de seguridad, puede consultarse el contenido sobre seguridad eléctrica en ambientes húmedos.
Qué debe tener una caja estanca para exterior
Una caja estanca para exterior debe ofrecer protección, espacio suficiente y facilidad de montaje. No se trata únicamente de que la caja cierre bien, sino de que permita ejecutar la instalación de forma limpia y mantenible.
Los aspectos más importantes son:
- Material resistente, adecuado para el entorno donde se instalará.
- Tapa segura, con un cierre que mantenga la protección de la caja.
- Entradas para cables o tubos, compatibles con el tipo de instalación.
- Dimensiones interiores suficientes, para trabajar sin forzar el cableado.
- Grado de protección adecuado, según la exposición a polvo, humedad o agua.
- Resistencia mecánica, especialmente en zonas accesibles o con riesgo de golpes.
- Facilidad de instalación, tanto en fijación como en entrada de tubos.
- Accesibilidad para mantenimiento, para revisar conexiones cuando sea necesario.
Cuando la caja debe alojar pequeños elementos de distribución o protecciones, puede ser más adecuado valorar una solución específica de caja estanca de distribución de superficie, en lugar de una caja de empalmes convencional.
Grado de protección IP: por qué importa en una caja estanca
El grado de protección IP importa porque indica el nivel de protección de la envolvente frente a la entrada de cuerpos sólidos y líquidos. En una caja estanca exterior, ayuda a determinar si la caja es adecuada para el nivel real de exposición.
Una caja instalada bajo cubierta no está sometida a las mismas condiciones que una caja situada en una fachada expuesta, en un jardín con riego, en una zona con polvo o en un entorno industrial. Por eso, el grado IP debe elegirse según la ubicación y el uso real.
Este artículo no pretende explicar todos los grados IP, sino mostrar por qué el IP es un criterio de elección. Para profundizar en su significado, puedes consultar la guía específica sobre protección IP en instalaciones eléctricas.
En determinadas ubicaciones también puede ser relevante la resistencia a impactos. Si la caja se instala en zonas de paso, aparcamientos, almacenes o naves, conviene tener en cuenta la protección IK como criterio complementario.
Con conos o sin conos: qué caja estanca elegir
La elección entre una caja estanca con conos o sin conos depende del tipo de instalación, de cómo van a entrar los cables o tubos y del acabado que se necesita.
Las cajas estancas con conos facilitan la entrada de tubos o cables y agilizan el montaje en muchas instalaciones de superficie. Son prácticas cuando se busca una solución rápida y sencilla para entradas habituales.
Las cajas estancas sin conos son adecuadas cuando la instalación requiere entradas más definidas, mecanizados concretos o el uso de accesorios específicos como prensaestopas.
Como criterio general:
- Con conos: recomendables cuando se busca rapidez de montaje y entradas habituales de tubo o cable.
- Sin conos: útiles cuando se necesita mayor control sobre la posición y el tipo de entrada.
- Según el entorno: la correcta ejecución de las entradas es clave para mantener la protección de la caja.
Cómo elegir el tamaño de una caja estanca exterior
El tamaño de una caja estanca exterior debe elegirse según el número de conexiones, la sección de los cables y el espacio necesario para trabajar correctamente en el interior.
Una caja demasiado pequeña puede dificultar la instalación, forzar los conductores, reducir el orden interior y complicar futuras revisiones. Una caja bien dimensionada permite manipular mejor los cables, alojar bornes o regletas y dejar margen para posibles ampliaciones.
Antes de elegir, conviene valorar:
- Número de conexiones que se van a alojar.
- Sección y rigidez de los cables.
- Espacio para bornes, regletas o pequeños accesorios.
- Radio de curvatura de los conductores.
- Facilidad de manipulación durante el montaje.
- Necesidad de futuras derivaciones.
Cuando la duda no está solo en el tamaño, sino en el tipo de envolvente más adecuado, puede resultar útil revisar criterios generales de elección de envolventes eléctricas, especialmente en instalaciones con condiciones ambientales exigentes.
Criterios para elegir una caja estanca exterior
Elegir una caja estanca exterior implica valorar el entorno, las conexiones que alojará y la forma en que se realizará la instalación. Estos son los criterios principales:
| Criterio | Por qué es importante | Recomendación práctica |
|---|---|---|
| Ubicación | Define si la caja estará protegida, expuesta o en zona húmeda | Valorar si irá en fachada, jardín, garaje, terraza, nave o interior húmedo |
| Grado de protección | Determina la resistencia frente a polvo y agua | Elegirlo según la exposición real, no solo por costumbre |
| Tamaño | Condiciona el espacio para conexiones y mantenimiento | Evitar cajas demasiado ajustadas; dejar margen de trabajo |
| Entradas de cable o tubo | Influyen en montaje, estanqueidad y acabado | Elegir con conos o sin conos según la instalación |
| Material | Afecta a resistencia, durabilidad y comportamiento exterior | Seleccionar materiales adecuados al entorno de uso |
| Cierre | Mantiene la tapa segura y ayuda a conservar la protección | Valorar tapa, tornillos, presión o cierre rápido según aplicación |
| Mantenimiento | La caja debe poder revisarse si es necesario | Instalarla en un punto accesible y con espacio interior suficiente |
| Futuras ampliaciones | Evita sustituir la caja si se añaden conexiones | Prever margen interior y posibles entradas adicionales |
Errores frecuentes al elegir una caja eléctrica exterior
Los errores más comunes aparecen cuando se elige una caja eléctrica exterior como si fuese una caja interior o cuando se prioriza solo el precio frente a la protección y la facilidad de instalación.
- Elegir una caja demasiado pequeña, dificultando el montaje y el mantenimiento.
- No valorar el entorno, especialmente en exteriores o zonas húmedas.
- Usar una caja interior en exterior, sin protección adecuada.
- No respetar la entrada de tubos o cables, comprometiendo la protección de la caja.
- No dejar espacio para mantenimiento, lo que complica futuras revisiones.
- Ignorar la humedad, el polvo o las salpicaduras.
- Escoger solo por precio, sin valorar durabilidad ni seguridad.
- No prever ampliaciones, obligando a sustituir la caja más adelante.
También es habitual usar la misma solución para cualquier entorno. Sin embargo, una pequeña caja de empalmes para una derivación sencilla no cumple la misma función que una caja de mayor tamaño destinada a una instalación industrial, a una fachada expuesta o a un punto con varias entradas de tubo.
Cuándo elegir una caja estanca Solera
Una caja estanca Solera resulta adecuada cuando se necesita proteger conexiones eléctricas en instalaciones exteriores, zonas húmedas o entornos donde la caja debe ofrecer resistencia, facilidad de montaje y acceso para mantenimiento.
En instalaciones de superficie habituales, una caja con conos puede simplificar la entrada de tubos y agilizar el trabajo. En montajes donde se requiere una entrada más precisa o el uso de accesorios concretos, una caja sin conos ofrece mayor libertad para adaptar la instalación.
La elección depende del uso real: no es lo mismo una derivación sencilla en una terraza que una instalación en una nave, un jardín, un garaje o una zona técnica. Por eso, dentro de las cajas estancas Solera conviene comparar formato, protección, tipo de entrada, cierre y dimensiones antes de decidir.
Preguntas frecuentes sobre cajas estancas exteriores
¿Qué es una caja estanca exterior?
Una caja estanca exterior es una envolvente eléctrica diseñada para proteger conexiones, empalmes o derivaciones frente a humedad, polvo, agua o condiciones ambientales exigentes.
¿Para qué sirve una caja estanca eléctrica?
Sirve para alojar y proteger conexiones eléctricas, ordenar cableado, realizar derivaciones y permitir el acceso posterior para revisión o mantenimiento.
¿Qué diferencia hay entre caja estanca y caja de registro?
La caja estanca se define por su protección frente al entorno. La caja de registro se define por permitir acceso a las conexiones. Una misma caja puede cumplir ambas funciones si está bien elegida.
¿Qué diferencia hay entre caja de conexiones y caja de empalmes?
La caja de conexiones aloja conexiones eléctricas. La caja de empalmes se utiliza para unir o derivar conductores. En muchos casos, una misma caja puede cumplir ambas funciones.
¿Qué grado IP debe tener una caja estanca exterior?
Depende de la ubicación y del nivel de exposición. Una caja bajo cubierta no necesita lo mismo que una caja en fachada, jardín, zona húmeda o entorno industrial.
¿Cuándo elegir una caja con conos?
Conviene elegir una caja con conos cuando se busca facilitar la entrada de tubos o cables y agilizar el montaje en instalaciones habituales de superficie.
¿Cuándo elegir una caja sin conos?
Una caja sin conos es adecuada cuando se necesitan entradas más precisas, mecanizados concretos o accesorios específicos como prensaestopas.
¿Se puede instalar una caja estanca en una fachada o jardín?
Sí, siempre que la caja tenga una protección adecuada para el entorno y se instale correctamente, respetando las entradas de cable o tubo y el cierre de la envolvente.
¿Cómo elegir el tamaño de una caja estanca?
Hay que valorar el número de conexiones, la sección de los cables, el espacio para bornes o regletas, la facilidad de manipulación y posibles ampliaciones futuras.
Conclusión
Una caja estanca exterior debe elegirse pensando en el entorno, las conexiones que alojará y el mantenimiento futuro. No es solo una caja para cubrir cables: es una envolvente que protege empalmes, derivaciones y puntos de conexión frente a humedad, polvo, agua o condiciones ambientales exigentes.
Para elegir correctamente, conviene valorar ubicación, tamaño, entradas de cable o tubo, material, cierre, grado de protección, resistencia mecánica y accesibilidad. También es importante decidir si conviene una caja con conos, una caja sin conos o una solución de mayor tamaño para distribución de superficie.
Cuando la instalación requiere protección exterior, orden y facilidad de montaje, las cajas estancas Solera ofrecen diferentes opciones para adaptar la elección al uso real, desde instalaciones domésticas hasta aplicaciones terciarias o industriales.
