Mini goulotte de fixation auto-adhésive
- Les mini-goulottes adhésives Solera guident les câbles en saillie avec un système de fixation qui doit convenir au support.
- Comparaison des références et dimensions: 7 × 12 → 25 × 40 mm / 9161020NG.
- Choix selon le support, la section et la documentation de la référence.

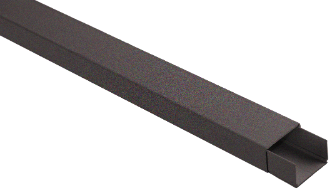

Mini-goulotte adhésive Solera et variante graphite 9161020NG
Les mini-goulottes adhésives Solera guident les câbles en saillie avec un système de fixation qui doit convenir au support. La gamme publiée comprend huit dimensions de 7 × 12 à 25 × 40 mm et une variante graphite de 10 × 20 mm, 9161020NG. Sa fiche indique une fixation adhésive et une possibilité de vissage.
Comparaison des références et dimensions
| Référence | Dimensions nominales (hauteur × largeur, mm) | Section utile déclarée (mm²) | Composant / fixation |
|---|---|---|---|
| 9160712 | 7 × 12 | 52 | Adhésive |
| 9161016 | 10 × 16 | 104 | Adhésive |
| 9161020NG | 10 × 20 | Voir la fiche | Graphite / adhésif et possibilité de vissage |
| 9161020 | 10 × 20 | 136 | Adhésive |
| 9161212 | 12 × 12 | 94 | Adhésive |
| 9161616 | 16 × 16 | 182 | Adhésive |
| 9161625 | 16 × 25 | 308 | Adhésive |
| 9162525 | 25 × 25 | 480 | Adhésive |
| 9162540 | 25 × 40 | 793 | Adhésive |
Le tableau reprend les dimensions nominales et, le cas échéant, les sections utiles des fiches. Ces données ne définissent pas un nombre admissible de câbles et ne remplacent pas le dimensionnement du parcours.
Les profilés comparés indiquent une longueur de 2 m, du PVC (M1) et un usage intérieur. Le classement GWEPT de 850 °C est une valeur d’essai, pas une température de service continu. La température apparaît comme « code 321 » ; consulter la documentation sans convertir ce code en plage non confirmée.
Choix et préparation du montage
Vérifier matériau, propreté, planéité et état du support ainsi que les températures et conditions admises par l’adhésif. Suivre les instructions de préparation et de montage ; l’adhérence ne peut être garantie sur tout mur. Dimensionner le parcours selon le remplissage réel et choisir angles, jonctions et embouts selon section et finition.
Questions fréquentes
La référence graphite peut-elle être vissée ?
9161020NG est décrite comme une mini-goulotte de 10 × 20 mm avec fixation adhésive et possibilité de vissage. Vérifier le montage prévu dans sa documentation.
L’adhésif convient-il à toute surface ?
Cela ne peut être supposé. L’adhérence dépend du support, de la préparation et des conditions d’usage. Consulter les instructions pour les surfaces poreuses, irrégulières ou dégradées.
Existe-t-il des accessoires graphite ?
Oui. La catégorie graphite présente des angles, une dérivation en T, une jonction et un embout de 10 × 20 mm. Confirmer la correspondance avec le profilé choisi.
