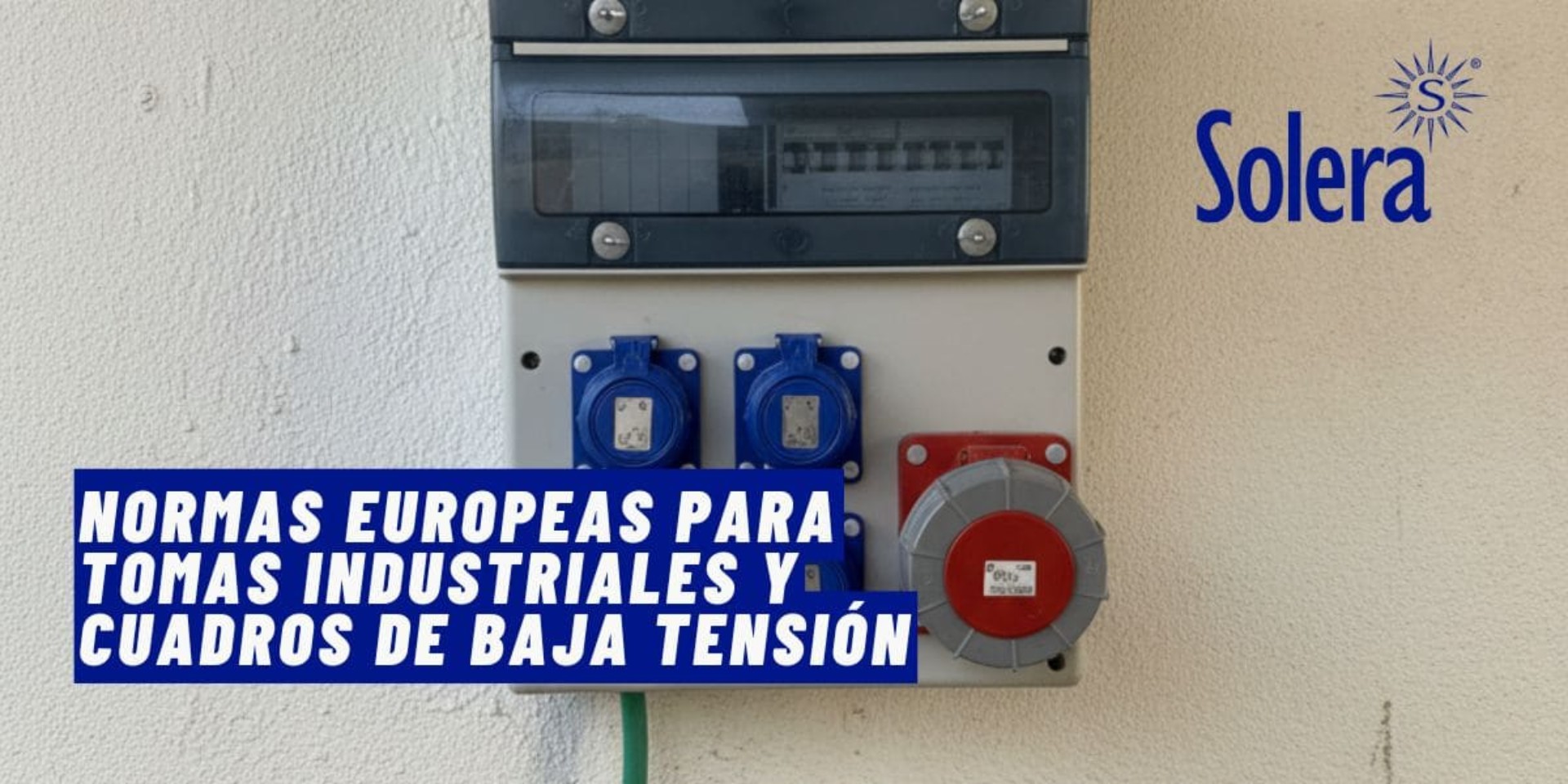

Si trabajas con tomas industriales y cuadros de baja tensión, el marco europeo no es un trámite. Es la base para diseñar con seguridad, reducir incidencias y documentar correctamente. Esta guía recoge qué exige la norma, el por qué detrás de cada requisito y cómo aterrizarlo con soluciones de Solera.
1) El marco que lo ordena todo
En la Unión Europea, cualquier equipo entre 50–1.000 V AC o 75–1.500 V DC se regula con la Directiva 2014/35/UE (LVD). No basta con que el producto sea seguro: debe demostrarse con normas armonizadas, marcado CE y una Declaración UE de Conformidad. Esa coherencia entre diseño, ensayo y documentación evita averías futuras, rechazos o retrabajos.
En este contexto, cuatro piezas encajan como un puzle: EN 60309 para tomas industriales, EN 61439 para cuadros, EN 60529 para IP y EN 62262 para IK. El expediente técnico une las piezas y permite trazar cada decisión de ingeniería.
2) Tomas industriales (EN 60309): compatibilidad real y errores imposibles
La familia EN 60309 estandariza lo importante: dimensiones, codificación horaria, color y prestaciones. El objetivo es simple y crítico: que dos elementos compatibles siempre acoplen y que dos sistemas incompatibles nunca lo hagan.
En uso diario, esto se traduce en decisiones claras. Para servicios monofásicos a 230 V, lo habitual es el azul 6h en 16–32 A. Para trifásica a 400 V, el rojo 6h domina entre 32–63 A. En obra con tensión reducida, el amarillo 4h evita cruces no deseados. La codificación no es estética. Es un seguro técnico.
Cuando la instalación requiere una solución mural o de panel, las bases y clavijas trascuadro resuelven montaje, estanqueidad y mantenimiento. Si además necesitas seccionamiento visible o enclavamiento, puedes integrar maniobra o alojarlo todo en una envolvente estanca.
Revisa la gama de tomas industriales de Solera para cubrir de 16 a 125 A con IP44–IP67 y materiales pensados para trabajo duro.
3) IP e IK: la resistencia que se diseña, no se improvisa
El grado IP (EN 60529) define protección frente a polvo y agua. El grado IK (EN 62262) mide resistencia a impacto. La combinación correcta evita entradas de fluido, roturas por golpe y fallos prematuros. En interiores controlados, IP44 suele ser suficiente. En instalaciones que lo requieran, será necesario un IP65–IP67.
Las envolventes Indubox con IP65 están diseñadas para ofrecer una protección elevada frente a polvo y chorros de agua. Si quieres profundizar en niveles y ensayos, esta guía sobre protección IP aclara dudas frecuentes con ejemplos prácticos.
4) Cuadros de baja tensión (EN 61439): conjunto, no piezas sueltas
La serie EN 61439 no evalúa aparatos aislados sino el conjunto. Distingue la verificación de diseño (ensayos y cálculos que avalan el concepto) y la verificación individual (pruebas de cada cuadro fabricado).
En potencia, la parte 2 aplica a cuadros atendidos por personal cualificado. En terciario y residencial, la parte 3 (DBO) protege al usuario no técnico. La parte 7 cubre entornos especiales como marinas, campings o recarga de vehículos. Diseñar con esta lógica reduce retrabajos y evita no conformidades en campo.
Para entornos severos, los cuadros de obra e industriales Indubox combinan IP65, alta resistencia mecánica y una familia amplia de accesorios. Si el proyecto requiere algo específico, el área de montajes a medida integra protecciones, tomas, señalización y otros dispositivos en un conjunto de obra cumpliendo las normas que lo regulan.
5) Cómo definir el diseño: decisiones que marcan la diferencia
Analiza el entorno. Polvo fino, agua, radiación UV, presencia de químicos o ambiente salino determinan IP, IK y los dispositivos que incorporar al cuadro. Sigue con las características de servicio: tensión nominal, factor de simultaneidad, ciclos de maniobra y futuras ampliaciones. Después, elige protecciones adecuadas (IGA, MCB, diferenciales y protectores de sobretensiones), elementos de disipación térmica, tomas con o sin enclavamiento, señalización y un plan de mantenimiento.
En las bases de enchufe, cuida la sección de los cables y el par de apriete de los bornes. Dentro del cuadro, evalúa la segregación interna, el recorrido de los conductores y los riesgos por sobrecalentamiento o generación de arcos eléctricos. La verificación de puntos críticos debe ser una rutina: continuidad del conductor de tierra, rigidez dieléctrica y funcionamiento de cada circuito. Esta secuencia crea conjuntos seguros y fáciles de mantener.
6) Tres escenarios y cómo resolverlos
6.1 Taller interior con cargas variables
Servicio monofásico a 230 V con puntas esporádicas. Una toma azul 6h de 16–32 A con IP44 es suficiente ante posibles salpicaduras. El cuadro puede ser DBO si lo manipula personal no cualificado. Añade etiquetado claro y reserva de espacio para futuras ampliaciones.
6.2 Exteriores con polvo y chorros de agua
Elige IP65–IP67 e IK alto. Instala tomas y protecciones en una envolvente Indubox. Verifica la estanqueidad tras cada operación de mantenimiento y utiliza prensaestopas para la entrada de tubos y conductores. La documentación debe reflejar los puntos críticos de cierre y el par de tornillería.
6.3 Obra y eventos
Necesitas robustez y movilidad. Un cuadro portátil con DDR+MCB, paro de emergencia y tomas rojas de 32–63 A evita improvisaciones. Señaliza tensiones y distribuye circuitos por zonas. El plan de revisión antes de cada uso reduce incidencias durante el funcionamiento normal.
7) Resumen visual
Esta tabla condensa las combinaciones más habituales. Úsala como guía rápida y valida siempre con las condiciones reales de servicio.
| Entorno | IP/IK orientativo | Toma EN 60309 | Cuadro EN 61439 |
|---|---|---|---|
| Interior seco | IP44 / IK07–IK08 | Azul 6h, 16–32 A | DBO, reserva de espacio |
| Exterior exigente | IP65–IP67 / IK08–IK10 | Rojas 6h, 32–63 A, juntas reforzadas | Indubox con drenaje |
| Obra y eventos | IP65 / IK09–IK10 | Rojas 6h, 32–63 A; amarillas 110–120 V cuando aplique | Cuadro portátil con DDR+MCB y paro |
8) Errores que se repiten y cómo evitarlos
El fallo más común es subestimar el entorno. Elegir IP insuficiente expone la instalación a agua y polvo. Otro clásico es el par de apriete incorrecto, que degrada bornes y eleva temperaturas. La ausencia de enclavamientos en maniobras con carga también provoca incidentes. Documenta el par, define rutinas de reapriete y señaliza los puntos críticos. De esta manera aumentará notablemente la vida útil del cuadro.
9) Documentar bien es parte del diseño
La documentación no es un anexo de última hora. La placa del conjunto debe reflejar datos eléctricos, IP/IK y trazabilidad. Los esquemas y la lista de materiales han de estar controlados por versión. Los protocolos de verificación guardan resultados de diseño y de rutina. La Declaración UE de Conformidad cita normas aplicadas. Elabora un plan de mantenimiento realista para que cada intervención futura tenga un protocolo claro.
10) Checklist previo a entrega
Antes de cerrar el proyecto, repasa tres bloques: normas aplicables (EN 60309, EN 61439, EN 60529, EN 62262), verificaciones (diseño y rutina completas) y marcado/documentación al día. Añade una revisión de estanqueidad en campo cuando el entorno sea agresivo y un test funcional con carga representativa.
11) Recursos Solera para acelerar el trabajo
Si necesitas partir de una base robusta, las envolventes Indubox ofrecen IP65 y una familia amplia de formatos. Las tomas industriales cubren 16–125 A en IP44–IP67. Para panel, las trascuadro simplifican montaje y mantenimiento. Y si buscas una solución global, el área de montajes personalizados entrega el conjunto con documentación y pruebas.
Para reforzar conceptos de estanqueidad, consulta IP en instalaciones y este repaso de materiales para montar un cuadro.
¿Quieres especificar un cuadro con garantías o estandarizar tus tomas? Explora envolventes, tomas industriales y solicita un montaje a medida con la documentación lista para auditar.
