Ref. 1312P-I15
Quadro de carga para veículo elétrico 12 elementos. Com pontos de centragem.
Quadro de proteção para pontos de carregamento monofásicos (Modo 3), com todos os dispositivos necessários para proteção total contra sobrecargas, fugas e sobretensões.
- Quadro monofásico de proteção para carregamento Modo 3
- Disjuntor 2P 40A, curva C, 10kA
- Diferencial superimunizado 2P 40A, 30mA
- Limitador de sobretensão permanente >265VAC
- Limitador de sobretensão transitória (máx. 15kA, Classe II)
- Inclui barramento de ligação à terra
- Potência máxima admissível: 9,2 kW
Adicionar às minhas transferências
Adicionado às minhas transferências
Adicionar às minhas transferências
Adicionado às minhas transferências
Produtos Complementares
Recursos
Tipo de gabinete Distribuição
Método de instalação Superfície
Usar Doméstico / Terciário
Tipo de localização Exterior e interior
No. Módulos (18 mm) 12
Módulos por linha 12
Perfil metálico DIN Sim

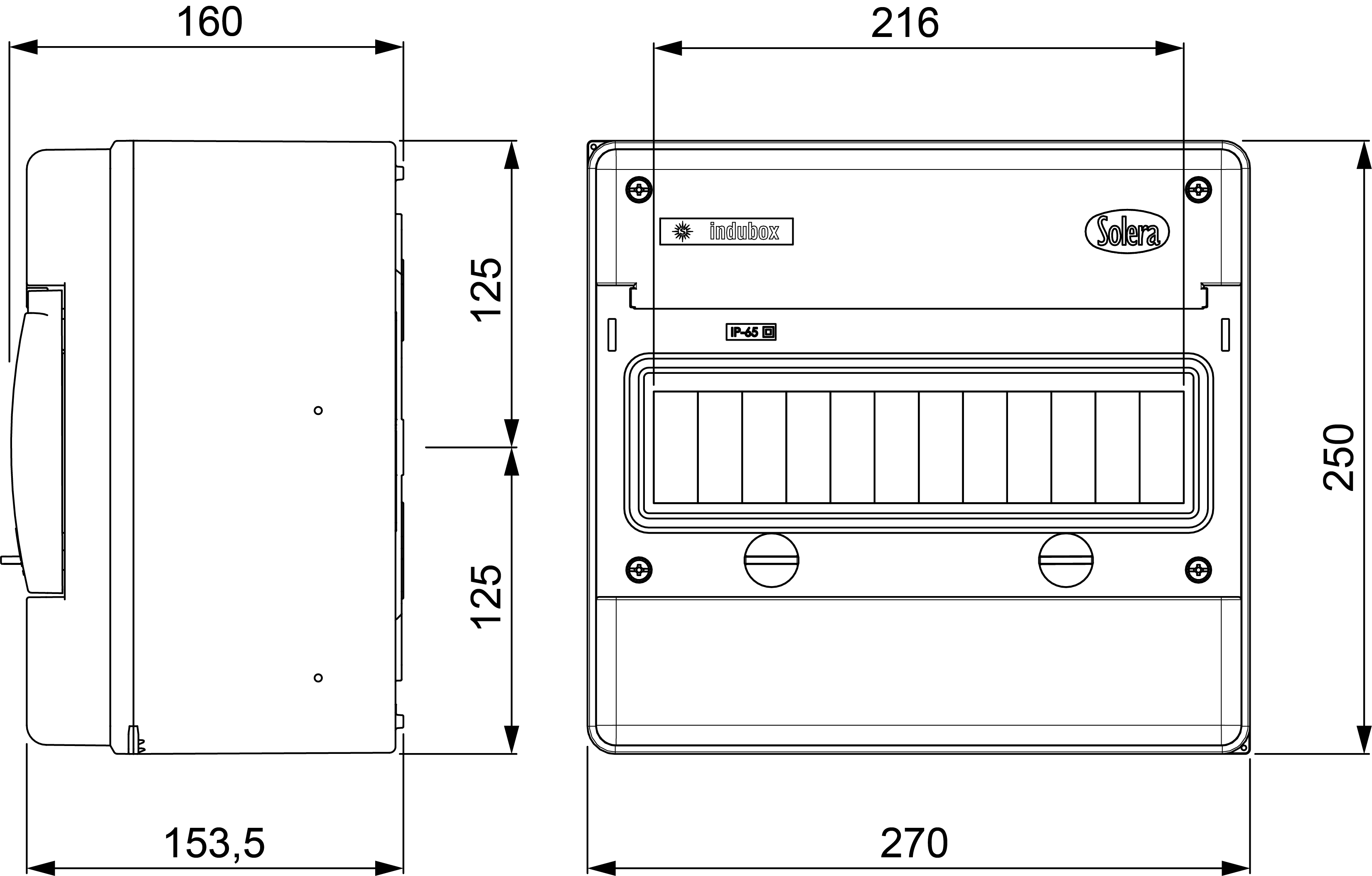

Dimensões fora (mm) (largura x altura x profundidade) 270x250x160
Material de caso Isolante
Quadro e material da porta Isolante
Cor da caixa Cinza (RAL7035)
Cor da tampa Cinza (RAL 7035)
Cor da porta Fumê
Abertura de porta Vertical
Battens incluídos Sim (terminais de parafuso)
Tipo de tira Terra
Número de terminais e tamanho 12x6 mm2 + 2x16 mm2
Tipo de bilhete Com pontos de centricidade.
Selável Sim
Linkable Vertical e horizontalmente
Sistema de fechamento de tampa Parafuso de metal ultrarrápido
Sistema de fechamento de porta Alça
Possibilidade de montagem de tiras Sim (incluído)
Possibilidade de montagem com chave / cadeado No
Possibilidade de colocar fechadura Sim (não incluído)
Possibilidade de montagem em trilho DIN Sim (incluído)
Aplicativos comuns Ambiente doméstico
Dados técnicos e regulamentos
Dados técnicos
Grau de proteção (IK) IK08
Resistência ao choque de impacto Forte
Classe de isolamento Classe II
Corrente de pico 9,2 kW
Resistência UV Sim
Livre de halogênios Sim
Adequado para ambientes salinos Sim
Regulamentos
Marcação CE Sim
Marcação UK Sim
Marcação CMim Sim
De acordo com os regulamentos UNE-EN 62208: 2012
De acordo com os regulamentos UNE/EN UNE-EN 61439-1: 2021
UNE-EN 61439-3: 2012
UNE-EN 61439-4: 2013
UNE-EN 61439-3: 2012
UNE-EN 61439-4: 2013
De acordo com REBT Sim
De acordo com a Diretiva Europeia 2014/35 / UE. Diretiva de baixa tensão sim
Sustentabilidade
De acordo com a Diretiva Europeia 2011/65/UE (RoHS) A caixa não corresponde à definição de Equipamento Elétrico e Eletrónico (EEE), mas os dispositivos incorporados são afetados individualmente.
De acordo com a Diretiva Europeia 2012/19/UE (RAEE2) A caixa não corresponde à definição de Equipamento Elétrico e Eletrónico (EEE), mas os dispositivos incorporados são afetados individualmente.
Logística e embalagem
Código EAN da unidade 8423220217645
Contêiner de código EAN 8423220217645
Embalagem de código EAN 18423220217642
Contêiner de unidades 1
Embalagem de unidades 10
Unidades de paletes 100
Medições de embalagem cm 27,5x17,5x25,5
Medidas de embalagem cm 56x70,5x37,5
Peso unitário (g) 2310
Peso do recipiente (Kg) 2,517
Peso da embalagem (Kg) 26,146
Código tarifário 85381000
