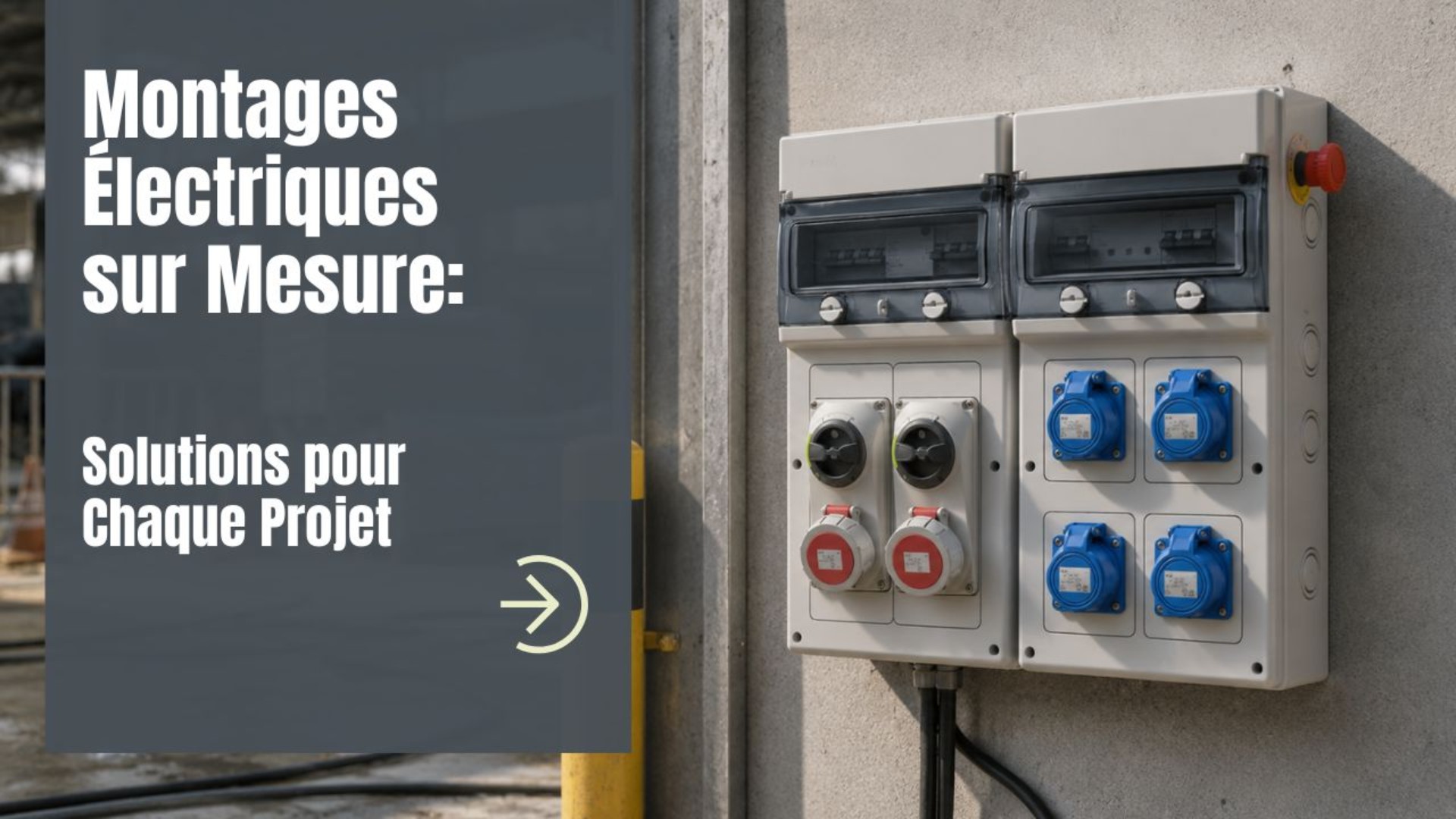

Les tableaux électriques sur mesure sont des ensembles de distribution, de protection ou de commande configurés pour répondre aux besoins d’une installation précise. Leur définition associe les circuits, l’alimentation, l’enveloppe, les raccordements et les conditions d’utilisation. Solera conçoit et assemble des ensembles basse tension pour les secteurs résidentiel, tertiaire et industriel, ainsi que pour les chantiers, les piscines, les installations photovoltaïques et la recharge des véhicules électriques.
Choisir un montage spécial demande davantage que préciser le nombre de modules d’un coffret. Il faut savoir ce que le tableau alimentera, où il sera installé, comment il sera utilisé et ce que la fourniture devra comprendre. Ce guide explique comment aborder ces décisions et quelles informations réunir avant de contacter le service de montages électriques spéciaux de Solera.
Que signifie fabriquer un tableau électrique sur mesure ?
Pour un tableau sur mesure, la configuration découle des exigences du projet. Il peut être nécessaire d’adapter le nombre et la fonction des circuits, de combiner plusieurs sorties, de choisir une enveloppe particulière ou d’intégrer des fonctions de commande. La personnalisation concerne l’ensemble et les relations entre ses composants.
Cela ne signifie pas que chaque élément est exclusif ou fabriqué à partir de zéro. Un montage spécial peut intégrer des composants et des enveloppes de catalogue dans une configuration spécifique. Le projet détermine leur sélection, leur organisation, leurs raccordements et les performances attendues de l’ensemble terminé.
Il est donc préférable de décrire le besoin à partir de données et de fonctions. Des expressions comme « un tableau complet », « un coffret extérieur » ou « un montage industriel » permettent d’engager la discussion, mais laissent ouvertes des décisions qui influencent la proposition, l’espace nécessaire et l’utilisation ultérieure.
Quand envisager un montage électrique spécial ?
Un montage sur mesure est pertinent lorsqu’une configuration existante ne répond pas aux exigences de l’installation. Avant de personnaliser, il convient d’examiner les solutions disponibles : si une référence de catalogue remplit déjà la fonction recherchée, elle peut constituer une solution adaptée.
Le besoin apparaît souvent lorsque plusieurs contraintes doivent être résolues ensemble : espace limité, répartition inhabituelle des sorties, circuits remplissant des fonctions différentes ou emplacement imposant des critères particuliers pour l’enveloppe.
- Une configuration de circuits spécifique. Le projet doit regrouper des lignes, des prises ou des équipements qui ne correspondent pas à une composition de catalogue.
- Un emplacement contraignant. Les dimensions disponibles, l’accès et le cheminement des câbles conditionnent l’organisation de l’ensemble.
- Des fonctions de commande. Il faut préciser comment les équipements seront actionnés ou pilotés, en complément de la distribution et de la protection.
- Une évolution prévue. Une réserve de place ou des possibilités d’extension peuvent devoir être étudiées dès le départ.
La décision doit rester liée à l’installation prévue. Multiplier les appareils ne rend pas automatiquement un tableau plus approprié. Le montage sur mesure apporte une valeur lorsqu’il répond à des exigences qu’une configuration existante ne couvre pas.
Enveloppe vide, tableau assemblé de catalogue ou tableau sur mesure : quelles différences ?
Enveloppe ou coffret vide
L’enveloppe accueille les équipements électriques. Son choix permet de définir le format, les dimensions, le mode de pose et les caractéristiques de protection déclarées pour la référence. Ces informations doivent être vérifiées dans la documentation du produit retenu.
Acheter une enveloppe vide ne revient pas à disposer d’un tableau terminé. La sélection des appareils, leur organisation, le câblage et les vérifications de l’ensemble relèvent d’une étape ultérieure. Cette solution peut convenir lorsque le professionnel réalise ou organise lui-même cette intégration.
Tableau assemblé de catalogue
Un tableau assemblé de catalogue possède une configuration définie pour une référence donnée. Il permet d’examiner les équipements inclus et de vérifier leur correspondance avec le projet sans élaborer une nouvelle composition.
Cette vérification doit s’appuyer sur la fiche et la documentation de la référence. Le mot « assemblé » ne permet pas de présumer la présence de n’importe quel accessoire, raccordement ou fonction. Il faut confirmer le périmètre de fourniture et les travaux restant à réaliser lors de l’installation finale.
Tableau électrique sur mesure
Un tableau sur mesure est étudié pour un besoin précis. Il peut s’appuyer sur des produits de catalogue, mais sa configuration est définie selon l’application, les circuits et les conditions convenues pour le projet.
Avant de finaliser la proposition, les équipements, les raccordements, le périmètre du câblage et les documents demandés doivent être clairement définis. Cela permet de comparer des solutions répondant au même besoin et d’éviter de considérer comme équivalents des montages dont le contenu diffère.
Que définir avant de sélectionner les composants ?
Application, alimentation et équipements à desservir
Le point de départ consiste à identifier la fonction du tableau : répartir l’énergie entre des circuits, alimenter des prises, protéger des équipements ou intégrer des fonctions de commande. Plusieurs besoins peuvent coexister et doivent être distingués dès la demande initiale.
Les données disponibles sur l’alimentation et les caractéristiques des récepteurs doivent également être communiquées. La seule puissance totale ne précise pas toujours la répartition entre circuits, le caractère monophasé ou triphasé de l’alimentation et les besoins particuliers des équipements.
Les schémas, plans et spécifications existants facilitent l’étude. S’ils ne sont pas encore définis, il est utile de décrire l’usage prévu et de signaler les informations manquantes. Le dimensionnement et le choix des protections doivent reposer sur les données techniques de l’installation, plutôt que sur une composition reprise d’un autre projet.
Nombre de circuits, prises et fonctions de commande
Une liste organisée par fonction permet de préciser ce que chaque ligne doit alimenter et les raccordements nécessaires. Pour un tableau équipé de prises, le nombre et les caractéristiques des connexions prévues doivent être indiqués.
La commande exige une description tout aussi précise : quels équipements seront actionnés, de quelle manière et selon quel fonctionnement attendu ? Demander une « automatisation » sans décrire son rôle laisse des choix essentiels ouverts. La définition fonctionnelle doit précéder la sélection des appareils.
Espace disponible et accessibilité
Les dimensions extérieures ne sont pas le seul critère de choix. Le volume intérieur doit accueillir l’équipement et permettre l’organisation des raccordements. L’emplacement du tableau doit aussi faciliter son utilisation et les interventions prévues.
Il convient de transmettre les dimensions du site et d’expliquer l’arrivée des câbles. L’accès aux appareils, l’ouverture de la porte et l’identification des circuits doivent être pris en compte. Une enveloppe qui entre dans un emplacement disponible ne répond pas nécessairement à tous ces besoins.
Comment choisir l’enveloppe d’un tableau électrique sur mesure ?
L’enveloppe fait le lien entre les équipements et leur environnement. Matériau, dimensions, fermeture, fixation et entrées de câbles doivent être étudiés ensemble. Les caractéristiques doivent être confirmées pour la référence et la configuration envisagées.
Installation intérieure, extérieure et conditions du site
Les mentions « intérieur » ou « extérieur » doivent être complétées par une description du lieu. Un emplacement abrité ne présente pas les mêmes conditions qu’une zone exposée à l’eau, à la poussière ou au rayonnement solaire. L’humidité, la température et les conditions d’utilisation peuvent également influencer le choix.
La demande doit décrire ces contraintes sans attribuer à toute une gamme des performances propres à certaines références. Les exigences particulières doivent être confrontées à la documentation des produits et aux caractéristiques du montage étudié. Le guide sur les armoires électriques extérieures approfondit les critères liés à l’emplacement et aux matériaux.
Le rôle des indices IP et IK
Les indices IP et IK portent sur des aspects différents de la protection. Ils doivent être vérifiés pour le produit ou l’ensemble concerné. Ils ne constituent pas des désignations interchangeables permettant de déclarer n’importe quel tableau adapté à tout environnement.
Il faut également éviter de reporter automatiquement sur un montage une caractéristique de l’enveloppe vide. Les entrées de câbles, les accessoires et l’intégration de l’équipement font partie de la définition de l’ensemble. Le choix doit donc tenir compte de la configuration terminée.
Réserve de place et maintenance
Prévoir une extension ne consiste pas simplement à choisir un coffret plus grand. Il faut expliquer les évolutions probables : nouveaux circuits, raccordements supplémentaires ou ajout de fonctions de commande. Une réserve cohérente avec l’usage futur peut alors être étudiée.
La maintenance doit également être envisagée dès la conception. Accessibilité, organisation des raccordements et repérage des équipements influencent les interventions et l’utilisation du tableau. Ces critères doivent être intégrés au projet avec les limites d’espace et les performances requises.
Les applications des montages électriques Solera
Solera dispose d’un service spécialisé dans la conception, l’assemblage et la certification d’ensembles basse tension. Son offre couvre différentes applications, pour lesquelles les équipements et les conditions du projet doivent être précisés.
Tableaux provisoires de chantier
Les tableaux de chantier répondent aux besoins d’alimentation et de protection des installations provisoires. Pour définir un montage, il convient d’indiquer l’alimentation disponible, les sorties, les prises et les conditions d’utilisation.
Solera propose des tableaux de chantier assemblés et câblés, accompagnés de leur certificat de conformité. Le choix doit être vérifié sur la configuration précise : le nombre de connexions, leurs caractéristiques et le contenu de l’ensemble doivent correspondre au chantier envisagé.
Tableaux industriels et applications tertiaires
Dans l’industrie et le tertiaire, les besoins varient selon les équipements et services alimentés. L’offre de Solera comprend des tableaux industriels avec ou sans protections. Le périmètre doit être précisé pour chaque demande.
Une description utile identifie les circuits, les récepteurs et les fonctions à intégrer. Si le tableau appartient à une installation plus large, cette relation doit être expliquée pour étudier le montage dans son contexte.
Tableaux pour logements
Solera propose des tableaux pour logements avec différentes configurations d’équipement. Pour étudier un montage, il faut préciser les besoins de distribution et de protection, les circuits prévus et l’espace de pose.
La configuration du projet doit être définie avec ses propres données et exigences. Une composition existante peut servir de point de départ, mais elle doit être examinée avant d’être reprise pour une autre installation.
Tableaux de protection et de commande pour piscines
Les montages pour piscines peuvent intégrer la commande et la protection des pompes et de l’éclairage. La demande doit distinguer les équipements desservis, les fonctions nécessaires et l’emplacement du tableau.
Il est utile de présenter séparément les circuits et le fonctionnement attendu. Cela permet d’expliquer les besoins sans laisser la dénomination « tableau pour piscine » tenir lieu de spécification complète.
Tableaux pour installations photovoltaïques
Solera propose des tableaux de raccordement et de protection de strings photovoltaïques. L’étude nécessite la configuration du système et les besoins en courant continu et alternatif.
Les données sur les connexions, les équipements et le site rendent la demande plus précise. Le configurateur de tableaux photovoltaïques constitue un accès spécifique pour cette application.
Tableaux pour bornes de recharge de véhicules électriques
L’offre de Solera comprend des tableaux monophasés et triphasés pour la protection des points de recharge. Leur définition dépend des caractéristiques de la borne et de l’installation qui l’alimente.
Pour commencer l’étude, il convient d’identifier l’équipement, l’alimentation prévue, l’emplacement et les exigences du projet. La protection doit être définie à partir de ces informations : une même désignation ne correspond pas à une configuration universelle.
Comment préparer une demande de devis complète ?
Une demande bien préparée limite les ambiguïtés et permet d’examiner le périmètre sur la base d’exigences concrètes. Rassemblez les informations disponibles dans l’ordre suivant :
- Décrire l’application. Indiquez le lieu d’utilisation du tableau et sa fonction.
- Identifier l’alimentation et les équipements. Fournissez les données électriques disponibles et la liste des récepteurs.
- Énumérer les circuits et connexions. Distinguez lignes, prises et fonctions de commande.
- Décrire le site. Précisez l’environnement, les dimensions et le mode de pose.
- Joindre les documents existants. Les schémas, plans et spécifications aident à préciser le besoin.
- Définir la fourniture. Indiquez les quantités, les équipements, le câblage et la documentation attendus.
- Signaler les points ouverts. Identifiez les décisions qui nécessitent encore une étude.
Pour comparer plusieurs propositions, vérifiez qu’elles couvrent le même périmètre. Une enveloppe accompagnée d’appareils ne correspond pas nécessairement à un ensemble assemblé, câblé et livré avec les documents demandés. Ces différences doivent être clarifiées avant de comparer uniquement les prix.
Exemple indicatif : définir un tableau pour une piscine
Imaginons un projet comprenant des équipements de pompage et d’éclairage. Une demande limitée à « un tableau pour piscine » laisse plusieurs questions essentielles ouvertes. Il faut identifier les équipements, leurs circuits, l’alimentation disponible et les fonctions de commande prévues.
Décrivez ensuite l’emplacement : fixation du tableau, espace disponible, arrivée des câbles et conditions du site. Si d’autres équipements pourront être ajoutés, cette perspective doit également être mentionnée.
Ces données permettent d’étudier si une configuration existante convient ou si un montage spécial est nécessaire. Cet exemple aide à organiser la demande ; il ne remplace ni le schéma, ni le dimensionnement, ni les vérifications techniques de l’installation.
Les erreurs à éviter lors de la commande d’un tableau sur mesure
Choisir le coffret avant de définir les équipements. Cela peut aboutir à un espace insuffisant ou à une organisation difficile. L’enveloppe et les composants doivent être étudiés conjointement.
Demander la même chose que sur une autre installation sans fournir ses données. Des applications apparemment similaires peuvent présenter des circuits, équipements et conditions différents. Un précédent peut orienter la discussion, mais doit être confronté au nouveau projet.
Confondre protection et commande. La demande doit expliquer le rôle du tableau et la manière d’utiliser les équipements. Une liste d’appareils seule peut laisser des exigences sans réponse.
Laisser le câblage et la documentation indéfinis. Ces éléments font partie du périmètre. Les confirmer permet de savoir ce qui sera reçu et quelles interventions resteront à réaliser.
Questions sur les tableaux électriques sur mesure de Solera
Une quantité minimale est-elle imposée ?
Solera propose des demandes de devis de montages spéciaux sans engagement et sans quantité minimale. La configuration et le périmètre sont étudiés selon le projet.
Tous les tableaux spéciaux comportent-ils les mêmes équipements ?
Non. L’équipement dépend de l’application et du périmètre convenu. L’offre comprend notamment des tableaux industriels avec ou sans protections. Il faut confirmer les composants et raccordements du montage précis.
Peut-on engager la discussion sans schéma définitif ?
Oui, en décrivant l’application, l’alimentation, les équipements et les conditions de pose. Les données manquantes doivent être signalées pour préciser les informations nécessaires à l’étude technique.
Où consulter les solutions disponibles ?
La rubrique montages électriques de Solera présente les applications et des exemples. Les fiches et documents de chaque référence permettent de vérifier les caractéristiques et d’évaluer une configuration existante.
Des exigences de l’installation au montage adapté
Un tableau sur mesure se définit en reliant sa fonction à l’installation réelle. Alimentation, circuits, environnement, espace et maintenance doivent figurer dans la demande, avec le périmètre du montage.
Pour une configuration spécifique, utilisez la demande de montage spécial de Solera. Fournir ces informations dès le départ facilite l’étude d’une solution adaptée, avec les composants et documents définis pour l’ensemble demandé.
