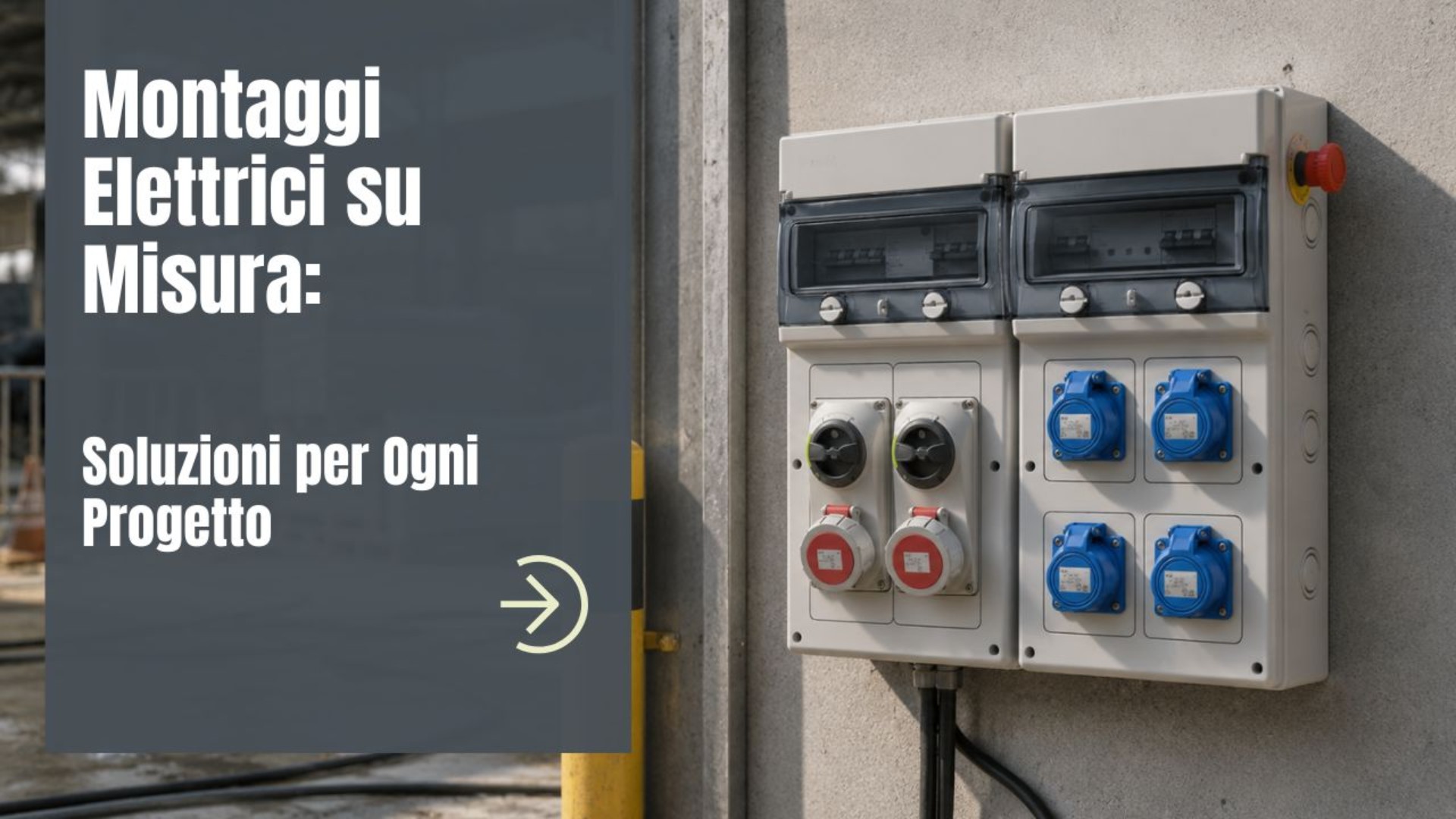

I quadri elettrici su misura sono insiemi di distribuzione, protezione o comando configurati per le esigenze di un impianto specifico. La loro definizione comprende circuiti, alimentazione, involucro, collegamenti e condizioni d’uso. Solera progetta e assembla insiemi di bassa tensione per applicazioni residenziali, commerciali e industriali, oltre che per cantieri, piscine, impianti fotovoltaici e ricarica dei veicoli elettrici.
Scegliere un montaggio speciale richiede più che indicare quanti moduli deve contenere una cassetta. Occorre capire quali utenze alimenterà il quadro, dove sarà installato, come verrà utilizzato e che cosa dovrà comprendere la fornitura. Questa guida spiega come affrontare tali decisioni e quali informazioni raccogliere prima di rivolgersi al reparto montaggi elettrici speciali di Solera.
Che cosa significa realizzare un quadro elettrico su misura
In un quadro su misura, la configurazione parte dai requisiti del progetto. Può essere necessario adattare il numero e la funzione dei circuiti, combinare uscite differenti, selezionare un involucro specifico o integrare funzioni di manovra e comando. La personalizzazione riguarda l’insieme e il rapporto tra i suoi componenti.
Questo non significa che ogni elemento debba essere esclusivo o realizzato da zero. Un montaggio speciale può integrare componenti e involucri di catalogo in una configurazione dedicata. Per il progetto si definiscono la loro selezione, disposizione e connessione, insieme alle prestazioni richieste al quadro finito.
È quindi importante descrivere la necessità attraverso dati e funzioni. Espressioni come «un quadro completo», «una cassetta da esterno» o «un montaggio industriale» possono avviare il confronto, ma lasciano aperte decisioni che incidono sulla proposta, sullo spazio e sull’utilizzo successivo.
Quando valutare un montaggio elettrico speciale
Un montaggio su misura è utile quando una configurazione esistente non soddisfa i requisiti dell’impianto. Prima di personalizzare, conviene esaminare le soluzioni disponibili: se un articolo di catalogo svolge già la funzione richiesta, può rappresentare una scelta adeguata.
La necessità di una soluzione speciale emerge spesso quando più vincoli devono essere risolti insieme: uno spazio limitato, una disposizione insolita delle uscite, circuiti con funzioni diverse o un ambiente che condiziona il materiale e la protezione dell’involucro.
- Una configurazione specifica dei circuiti. Il progetto richiede di riunire linee, prese o apparecchiature che non coincidono con una composizione di catalogo.
- Una posizione di installazione vincolata. Dimensioni, accessibilità o percorso dei cavi limitano la disposizione dell’insieme.
- Un’applicazione con esigenze di comando. Oltre a distribuire e proteggere, occorre precisare come vengono azionate o gestite le utenze.
- Un impianto destinato a crescere. È opportuno studiare la riserva di spazio e le possibilità di ampliamento necessarie.
La decisione deve basarsi sull’impianto previsto. Aggiungere più dispositivi non rende automaticamente migliore un quadro: il montaggio su misura apporta valore quando risolve requisiti non coperti da una configurazione esistente.
Differenze tra involucro vuoto, quadro assemblato e quadro su misura
Involucro o cassetta vuota
L’involucro è l’alloggiamento destinato a contenere le apparecchiature elettriche. La sua selezione permette di definire formato, dimensioni, modalità di installazione e caratteristiche di protezione dichiarate per il modello.
Acquistare una cassetta vuota non equivale ad avere un quadro finito. La selezione dei dispositivi, la loro disposizione, il cablaggio e le verifiche dell’insieme fanno parte di un lavoro successivo. Questa opzione si valuta quando il professionista intende eseguire o gestire tale integrazione.
Quadro assemblato di catalogo
Un quadro assemblato di catalogo propone una configurazione definita per uno specifico codice prodotto. Consente di controllare la dotazione e valutare se corrisponde alle esigenze dell’impianto senza partire da una nuova composizione.
La verifica deve riferirsi alla scheda e alla documentazione di quel prodotto. Il termine «assemblato» non consente di presumere la presenza di qualsiasi accessorio, collegamento o funzione. È necessario confermare l’ambito della fornitura e le lavorazioni da completare durante l’installazione finale.
Quadro elettrico su misura
Un quadro su misura viene studiato per una necessità specifica. Può utilizzare prodotti di catalogo, ma l’insieme è definito in funzione dell’applicazione, dei circuiti e delle condizioni concordate per il progetto.
Prima di approvare la proposta devono essere chiari apparecchiature, collegamenti, cablaggio e documentazione richiesta. Questa definizione consente di confrontare alternative sulla stessa base ed evita di considerare equivalenti montaggi con contenuti differenti.
Che cosa definire prima di selezionare i componenti
Applicazione, alimentazione e utenze del quadro
Il punto di partenza è stabilire che cosa farà il quadro: distribuire energia ai circuiti, alimentare prese, proteggere apparecchiature o integrare funzioni di comando. Più esigenze possono coesistere nello stesso impianto e conviene distinguerle già nella richiesta iniziale.
Occorre inoltre fornire i dati disponibili sull’alimentazione e sulle utenze. La sola potenza totale può lasciare irrisolti aspetti come la ripartizione tra circuiti, la configurazione monofase o trifase e le esigenze specifiche delle apparecchiature.
Se esistono schemi, disegni o specifiche, è utile allegarli. In assenza di una definizione completa, si può descrivere l’uso previsto e indicare le informazioni mancanti. Dimensionamento e scelta delle protezioni devono basarsi sui dati tecnici dell’impianto, non su una composizione orientativa ripresa da un altro progetto.
Numero di circuiti, prese e funzioni di comando
È utile separare le uscite in base alla funzione. Un elenco delle utenze o dei circuiti chiarisce che cosa deve alimentare ogni linea e quali collegamenti richiede. Per i quadri con prese, occorre precisare anche numero e caratteristiche delle connessioni previste.
Le funzioni di comando richiedono una descrizione altrettanto precisa: quali apparecchiature vengono azionate, come si desidera utilizzarle e quali manovre sono necessarie. Chiedere semplicemente «automazione» non definisce il funzionamento atteso. Prima dei dispositivi occorre chiarire la funzione che devono realizzare.
Spazio disponibile e accessibilità
Le dimensioni esterne non sono l’unico criterio per selezionare un involucro. Lo spazio interno deve consentire di alloggiare le apparecchiature e organizzare i collegamenti, mentre la posizione del quadro deve agevolare utilizzo e interventi previsti.
È opportuno fornire le misure del punto di installazione e spiegare come arriveranno i cavi. Vanno considerati anche l’accesso ai dispositivi, l’apertura della porta e l’identificazione dei circuiti. Una cassetta che entra nel vano non risolve necessariamente tutte queste esigenze.
Come scegliere l’involucro di un quadro elettrico su misura
La scelta dell’involucro mette in relazione le apparecchiature con l’ambiente di installazione. Materiale, dimensioni, chiusura, fissaggio e ingressi dei cavi devono essere valutati insieme. Il catalogo di involucri Solera permette di consultare famiglie e configurazioni da cui avviare la selezione.
Interno, esterno e condizioni del luogo
L’indicazione «interno» o «esterno» deve essere completata con informazioni sul luogo. Un ambiente protetto non presenta le stesse condizioni di una posizione esposta ad acqua, polvere o radiazione solare. Anche umidità, temperatura e modalità d’uso possono influire sulla scelta.
La richiesta deve descrivere tali condizioni senza attribuire a un’intera gamma prestazioni che riguardano soltanto determinati modelli. I requisiti particolari devono essere confrontati con la documentazione dei prodotti e con le caratteristiche del montaggio in esame.
Il ruolo dei gradi IP e IK
I gradi IP e IK si riferiscono ad aspetti differenti della protezione. Sono criteri da verificare per lo specifico prodotto o insieme, non etichette intercambiabili che rendono qualsiasi quadro adatto a ogni ambiente.
Non è opportuno trasferire automaticamente una caratteristica della cassetta vuota al montaggio senza considerarne la configurazione. Ingressi, accessori e integrazione delle apparecchiature fanno parte della definizione dell’insieme. La guida sulla protezione IP negli impianti elettrici aiuta a interpretare questo criterio.
Riserva di spazio e manutenzione
Prevedere un ampliamento non significa soltanto scegliere una cassetta più grande. Conviene spiegare quali modifiche sono probabili: nuovi circuiti, nuove connessioni o aggiunta di funzioni di comando. Si può così studiare una riserva legata all’impiego futuro.
La manutenzione deve essere considerata fin dal progetto. Accessibilità, ordine dei collegamenti e identificazione delle apparecchiature influiscono sulle revisioni e sull’utilizzo del quadro. Questi criteri devono affiancare i limiti di spazio e le prestazioni richieste.
Applicazioni dei montaggi elettrici Solera
Solera dispone di un reparto specializzato in progettazione, montaggio e certificazione di insiemi di bassa tensione. L’offerta comprende applicazioni differenti, per le quali vanno definiti equipaggiamento e condizioni del progetto.
Quadri provvisori da cantiere
I quadri da cantiere rispondono alle esigenze di alimentazione e protezione degli impianti provvisori. Per impostare un montaggio occorre indicare alimentazione disponibile, uscite, prese e condizioni di utilizzo.
Solera offre quadri da cantiere assemblati e cablati, corredati del relativo certificato di conformità. La scelta va verificata sulla configurazione specifica: numero delle connessioni, caratteristiche e contenuto dell’insieme devono corrispondere al cantiere previsto.
Quadri industriali e applicazioni del terziario
Nell’industria e nel terziario le esigenze variano in base alle apparecchiature e ai servizi alimentati. L’offerta Solera comprende quadri industriali con o senza protezioni; il contenuto della fornitura deve essere precisato per ogni richiesta.
Una descrizione utile identifica circuiti, utenze e funzioni da integrare. Se il quadro fa parte di un impianto più ampio, conviene spiegare questo rapporto per studiare il montaggio nel contesto del progetto.
Quadri per abitazioni
Solera propone quadri per abitazioni con configurazioni per diverse esigenze di elettrificazione. Quando si studia un montaggio, occorre precisare distribuzione, protezione, circuiti previsti e spazio di installazione.
La guida al quadro elettrico domestico approfondisce il tema. La configurazione del progetto concreto va definita con i suoi dati e requisiti, evitando di copiare una composizione senza verificarne l’adeguatezza.
Quadri di protezione e comando per piscine
I montaggi per piscine possono integrare comando e protezione di pompe e illuminazione. La richiesta deve distinguere le apparecchiature servite, le funzioni necessarie e la posizione del quadro.
In questa applicazione è utile descrivere separatamente i circuiti e il funzionamento atteso. L’articolo sui quadri elettrici per piscina consente di approfondire i criteri di scelta.
Quadri per impianti fotovoltaici
Solera offre quadri di connessione e protezione delle stringhe per impianti fotovoltaici. Per studiare l’insieme servono la configurazione del sistema e le esigenze in corrente continua e alternata.
Informazioni su connessioni, apparecchiature e ubicazione rendono più precisa la richiesta. La guida alle protezioni DC e AC nel fotovoltaico aiuta a inquadrare le funzioni; il configuratore di quadri fotovoltaici offre un percorso dedicato a questa applicazione.
Quadri per punti di ricarica dei veicoli elettrici
L’offerta di montaggi Solera comprende quadri monofase e trifase per la protezione dei punti di ricarica. La loro definizione deve essere collegata alle caratteristiche del punto di ricarica e dell’impianto che lo alimenta.
Per avviare lo studio occorre identificare apparecchiatura, alimentazione prevista, ubicazione e requisiti del progetto. Le protezioni devono essere definite su queste informazioni: la denominazione «quadro per veicoli elettrici» non identifica da sola una configurazione valida in ogni situazione.
Come preparare una richiesta di preventivo completa
Una richiesta ben impostata riduce le ambiguità e consente di valutare la fornitura su requisiti concreti. Prima di inviarla, raccogli le informazioni disponibili in questo ordine:
- Descrivi l’applicazione. Spiega dove verrà utilizzato il quadro e quale funzione deve svolgere.
- Identifica alimentazione e apparecchiature. Fornisci i dati elettrici disponibili e l’elenco delle utenze.
- Elenca circuiti e collegamenti. Distingui linee, prese e funzioni di comando.
- Descrivi l’ubicazione. Includi condizioni ambientali, dimensioni e modalità di installazione.
- Allega la documentazione esistente. Schemi, disegni e specifiche aiutano a precisare la richiesta.
- Definisci la fornitura. Indica quantità, apparecchiature, cablaggio e documentazione richiesta.
- Segnala i punti aperti. Identifica le decisioni che richiedono ancora uno studio.
Nel confronto tra proposte, verifica che comprendano lo stesso contenuto. Un preventivo per involucro e dispositivi non equivale necessariamente a quello di un insieme assemblato, cablato e corredato della documentazione richiesta. Queste differenze devono essere chiarite prima di considerare soltanto il prezzo.
Esempio orientativo: definire un quadro per piscina
Immagina un progetto che deve servire pompe e illuminazione. Una richiesta limitata a «quadro per piscina» lascia aperte questioni essenziali. Per precisarla, conviene identificare apparecchiature, circuiti, alimentazione disponibile e funzioni di comando previste.
Successivamente si descrive il luogo: dove sarà fissato il quadro, quanto spazio esiste, come arriveranno i cavi e quali condizioni presenta l’ambiente. Se si prevede l’aggiunta di altre apparecchiature, va indicato anche questo.
Con questi dati si può valutare se una configurazione esistente soddisfa la necessità o se occorre studiare un montaggio speciale. L’esempio aiuta a organizzare la richiesta; non sostituisce schema, dimensionamento e verifiche tecniche dell’impianto.
Errori da evitare quando si ordina un quadro su misura
Scegliere prima la cassetta e definire dopo le apparecchiature. Può lasciare spazio insufficiente o una disposizione difficile da realizzare. Involucro e componenti vanno studiati insieme.
Chiedere «lo stesso quadro di un altro impianto» senza fornire i dati. Applicazioni apparentemente simili possono avere circuiti, apparecchiature e condizioni differenti. Il progetto precedente può orientare il confronto, ma deve essere verificato rispetto a quello nuovo.
Confondere protezione e comando. La richiesta deve spiegare che cosa deve fare il quadro e come verranno utilizzate le utenze. Elencare dispositivi senza descriverne la funzione può lasciare requisiti irrisolti.
Non precisare cablaggio e documentazione. Entrambi fanno parte del contenuto della fornitura. Confermarli consente di sapere che cosa si riceve e quali lavorazioni restano da eseguire.
Domande sui quadri elettrici su misura Solera
Esiste una quantità minima per richiedere un montaggio speciale?
Solera consente di richiedere un preventivo per montaggi speciali senza impegno e senza quantità minime. Configurazione e contenuto vengono studiati in funzione del progetto.
Tutti i quadri speciali hanno lo stesso equipaggiamento?
No. L’equipaggiamento dipende dall’applicazione e da quanto concordato. L’offerta comprende, ad esempio, quadri industriali con o senza protezioni. Componenti e collegamenti vanno confermati per lo specifico insieme.
Si può avviare la richiesta senza uno schema definitivo?
Si può iniziare descrivendo applicazione, alimentazione, apparecchiature e condizioni di installazione. È necessario segnalare i dati mancanti, così da chiarire quali informazioni richiede lo studio tecnico prima di definire la soluzione.
Dove consultare soluzioni e configurazioni disponibili?
Nell’area montaggi elettrici speciali Solera sono presentati applicazioni ed esempi di quadri. Schede e documentazione dei singoli prodotti permettono di verificarne le caratteristiche e valutare se una configurazione esistente risponde al progetto.
Dai requisiti dell’impianto al montaggio adatto
Un quadro elettrico su misura si definisce collegando la sua funzione all’impianto reale. Alimentazione, circuiti, ambiente, spazio e manutenzione devono essere riportati nella richiesta, insieme al contenuto previsto per il montaggio.
Se il progetto richiede una configurazione specifica, richiedi a Solera un preventivo per un montaggio elettrico speciale. Fornire questi dati fin dall’inizio aiuta a studiare una soluzione adeguata all’applicazione, con componenti e documentazione definiti per l’insieme richiesto.
