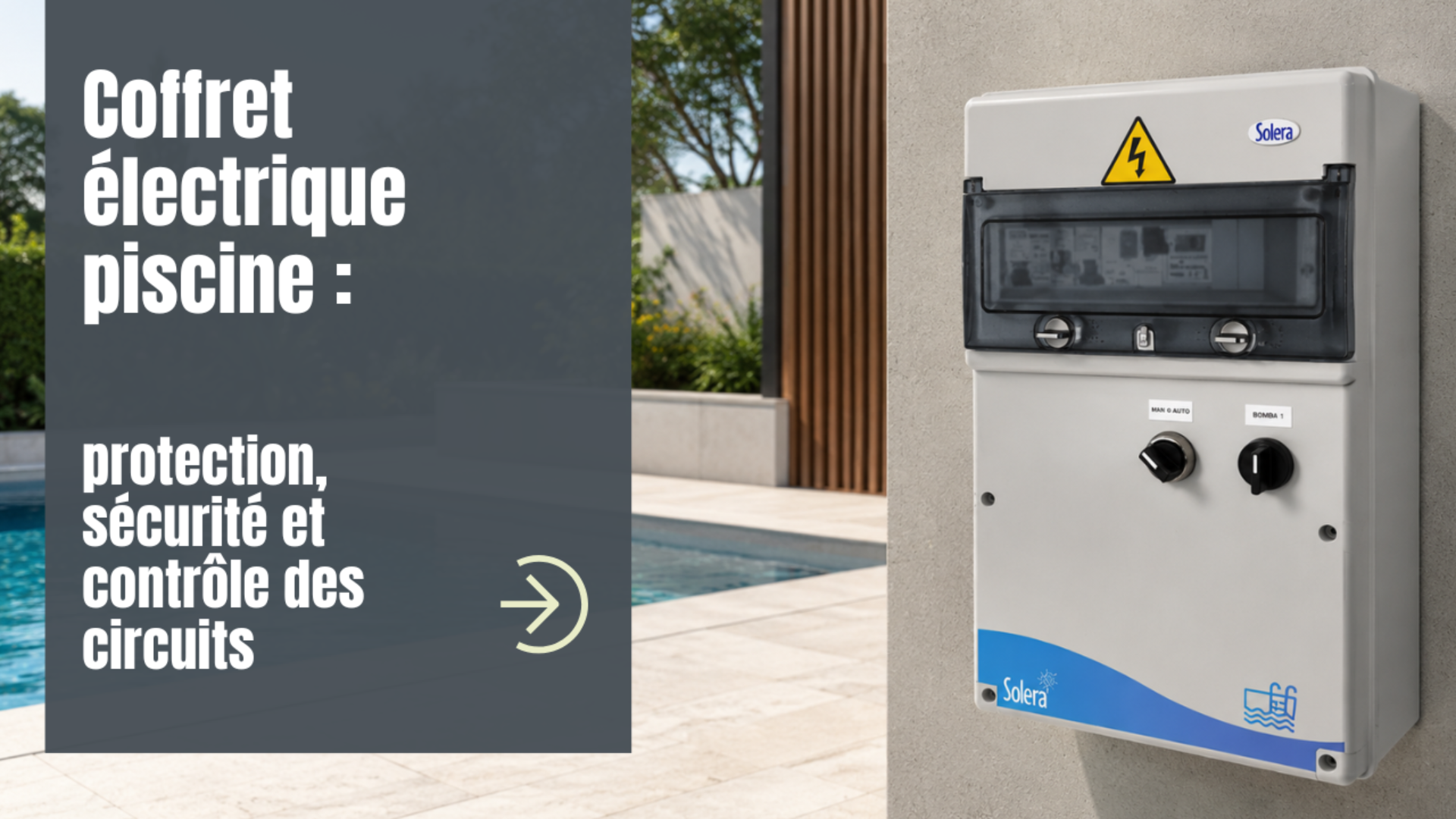

Un coffret électrique piscine permet de centraliser la protection et le contrôle des circuits électriques associés au bassin. Il peut regrouper les protections nécessaires pour l’éclairage, la pompe ou d’autres équipements auxiliaires, tout en utilisant une enveloppe adaptée aux environnements humides, techniques ou extérieurs.
Dans une installation de piscine, la partie électrique ne doit pas être traitée comme une installation intérieure standard. La présence d’eau, d’humidité, de projections éventuelles, de locaux techniques et parfois d’une exposition extérieure impose une attention particulière au choix du coffret, du degré de protection IP et des dispositifs de protection intégrés.
Ce guide se concentre sur la protection électrique piscine, la sécurité des circuits, l’organisation du tableau, le choix d’un boîtier adapté et l’intérêt d’un coffret prêt à l’emploi. Les termes comme pompe, filtration ou éclairage sont abordés uniquement comme des circuits ou équipements que le coffret peut protéger ou contrôler, et non comme le cœur du sujet.
Dans le catalogue Solera, ce thème se rattache naturellement aux tableaux de protection pour piscines Indubox, à la gamme Indubox, aux boîtes de dérivation Indubox et aux contenus techniques sur la protection IP et la sécurité électrique en milieux humides.
Qu’est-ce qu’un coffret électrique piscine ?
Un coffret électrique piscine est un ensemble destiné à protéger, organiser et contrôler les circuits électriques associés à une piscine. Il peut regrouper des dispositifs de protection, des éléments de commande et des sorties vers les différents circuits de l’installation.
La différence avec un coffret électrique générique est importante. Un coffret classique peut simplement recevoir des composants électriques. Un coffret électrique pour piscine, lui, doit être pensé pour un environnement plus sensible : humidité, proximité de l’eau, cycles de fonctionnement, circuits d’éclairage, accès de maintenance et éventuelle exposition extérieure.
On peut aussi rencontrer les expressions tableau électrique piscine, coffret piscine, boîtier électrique piscine ou tableau piscine. Elles ne désignent pas toujours exactement le même niveau d’équipement, mais répondent à une même logique : centraliser la protection et le contrôle électrique autour du bassin.
Pour comprendre plus largement la logique d’un tableau électrique et des protections associées, vous pouvez consulter le guide Solera sur le tableau électrique en logement.
Pourquoi la protection électrique est essentielle autour d’une piscine
La protection électrique piscine est essentielle parce que l’installation fonctionne dans un environnement où l’eau, l’humidité et les conditions extérieures peuvent augmenter les contraintes sur les composants électriques.
Un coffret adapté permet de répondre à plusieurs besoins :
- protéger les circuits électriques contre les défauts adaptés à chaque configuration ;
- organiser les départs vers les différents équipements associés à la piscine ;
- regrouper les protections dans une enveloppe claire et accessible ;
- limiter les montages improvisés, souvent moins lisibles et plus difficiles à maintenir ;
- adapter le degré IP à l’emplacement réel du coffret ;
- faciliter la maintenance grâce à une organisation plus propre des circuits.
Autour d’un bassin, la qualité de l’enveloppe est aussi importante que les dispositifs qu’elle contient. C’est pourquoi les ressources sur les degrés de protection IP et les installations électriques en milieux humides sont particulièrement pertinentes.
À quoi sert un coffret de protection pour piscine ?
Un coffret de protection pour piscine sert à centraliser les protections, les commandes et l’organisation des circuits électriques liés au bassin. Il permet de traiter la piscine comme une installation électrique spécifique, et non comme un simple ajout à un tableau existant.
Ses fonctions principales peuvent être :
- centraliser les protections dans un même coffret ;
- organiser les circuits de manière claire ;
- protéger les équipements associés, comme les charges motorisées, l’éclairage ou les circuits auxiliaires ;
- contrôler certains circuits, par exemple avec une horloge ou un programmateur ;
- simplifier la maintenance, grâce à un ensemble plus lisible ;
- améliorer la sécurité électrique dans un environnement exigeant.
Pour les installations nécessitant une solution compacte et dédiée, les coffrets de protection pour piscines permettent de centraliser la protection et le contrôle des circuits électriques associés au bassin.
Quels circuits peut contrôler ou protéger un coffret piscine ?
Un coffret piscine peut protéger ou contrôler différents circuits électriques. L’important est de les considérer comme des charges ou fonctions électriques, et non de transformer le coffret en sujet de maintenance de piscine.
Les circuits les plus courants sont :
- le circuit pompe, considéré comme une charge motorisée à protéger correctement ;
- le circuit de filtration, lorsqu’il est associé à une commande horaire ;
- le circuit éclairage, qui doit être organisé clairement ;
- les circuits auxiliaires, selon les équipements présents ;
- la commande horaire, lorsque le coffret intègre une horloge ou un programmateur ;
- la protection générale des départs associés à l’installation.
Cette organisation permet une meilleure lecture du tableau, une maintenance plus simple et une installation moins improvisée.
Éléments habituels dans un coffret électrique piscine
Un coffret électrique piscine complet peut intégrer plusieurs éléments de protection et de commande. La configuration dépend du projet, du nombre de circuits, de l’emplacement et des équipements à alimenter ou à contrôler.
| Élément | Fonction | Ce qu’il protège ou contrôle | Utilité |
|---|---|---|---|
| Disjoncteur | Protection contre les surintensités | Circuits et équipements raccordés | Pour la protection générale ou spécifique des circuits |
| Protection différentielle | Détection des défauts d’isolement | Personnes et installation en cas de fuite de courant | Très importante en environnement lié à l’eau |
| Contacteur | Commande de charges électriques | Circuits ou équipements commandés | Utile lorsque la commande doit être automatisée ou indirecte |
| Horloge / programmateur | Commande horaire | Circuits fonctionnant par cycles | Utile pour automatiser certains temps de fonctionnement |
| Protection moteur | Protection d’une charge motorisée | Moteur de piscine ou équipement similaire | Quand une charge motorisée nécessite une protection adaptée |
| Protection éclairage | Protection du circuit lumineux | Éclairage du bassin ou des abords | Quand le coffret gère aussi l’éclairage |
| Boîtier avec degré IP adapté | Protection physique de l’ensemble | Composants internes contre poussière, eau ou humidité | Essentiel en environnement humide ou extérieur |
Ces éléments doivent être pensés comme un ensemble cohérent. La gamme Indubox répond précisément à ce type d’application, avec des enveloppes destinées à la distribution, à la protection et aux installations techniques.
Protection différentielle et disjoncteur : quel rôle dans une installation de piscine ?
La protection différentielle et le disjoncteur n’ont pas la même fonction. Les deux peuvent être nécessaires dans une installation de piscine, mais ils répondent à des risques différents.
Le disjoncteur protège contre les surintensités, comme les surcharges ou les courts-circuits. Il agit sur le circuit lorsque le courant dépasse les limites prévues.
La protection différentielle détecte les fuites de courant vers la terre. Elle est particulièrement importante dans les environnements où l’eau et l’humidité rendent la sécurité électrique encore plus sensible.
En résumé :
- le disjoncteur protège contre les excès de courant ;
- la protection différentielle protège contre les défauts d’isolement ;
- les deux fonctions sont complémentaires ;
- la sélection doit être réalisée par un professionnel qualifié.
Pour approfondir le rôle des protections, vous pouvez également consulter la catégorie Solera dédiée aux protections électriques.
Degré de protection IP et boîtier étanche : un critère essentiel
Le degré de protection IP est un critère essentiel dans le choix d’un coffret électrique piscine. Il indique le niveau de protection de l’enveloppe contre les corps solides et les liquides.
Autour d’une piscine, le coffret peut être installé dans un local technique, sous abri, en extérieur ou dans un espace exposé à l’humidité. Ces situations ne présentent pas les mêmes contraintes. Un coffret placé dans un espace intérieur protégé n’a pas les mêmes besoins qu’un coffret exposé aux projections, à la poussière ou aux variations de température.
Le degré IP permet d’évaluer :
- la protection contre la poussière ;
- la protection contre l’humidité ;
- la résistance aux projections d’eau ;
- l’aptitude à une installation extérieure ou semi-extérieure ;
- la protection des composants internes dans le temps.
Le choix d’un boîtier étanche ou d’une enveloppe électrique adaptée est donc central. Pour aller plus loin, la ressource Solera sur la protection IP dans les installations électriques explique précisément comment interpréter ces niveaux.
Coffret piscine intérieur ou extérieur : ce qui change
Le choix entre un coffret piscine intérieur et extérieur dépend de l’emplacement réel du tableau et des contraintes auxquelles il sera exposé. L’environnement influence directement le choix de l’enveloppe, du degré IP et, parfois, de la résistance mécanique.
Pour un coffret installé à l’intérieur d’un local technique bien protégé, les exigences peuvent être différentes. En revanche, un coffret placé à l’extérieur ou dans une zone plus humide doit être évalué avec davantage d’attention.
Les critères à analyser sont :
- l’emplacement du coffret, intérieur, extérieur, sous abri ou en local technique ;
- l’exposition à l’humidité ;
- l’exposition à la pluie, au soleil ou aux poussières ;
- la facilité d’accès pour la maintenance ;
- le niveau de protection mécanique si le coffret est en zone de passage ;
- la durabilité de l’enveloppe.
Le contenu Solera sur le coffret électrique extérieur peut être utile pour comprendre comment l’environnement, les matériaux et l’exposition influencent le choix d’une enveloppe. Dans certains cas, le guide sur la protection IK permet aussi de compléter l’analyse lorsque le coffret peut subir des impacts.
Éclairage et circuits auxiliaires : pourquoi les organiser séparément
Les circuits d’éclairage et les circuits auxiliaires doivent être organisés clairement dans un tableau électrique piscine. Cette séparation facilite la lecture de l’installation, la maintenance et le diagnostic en cas d’intervention.
L’objectif n’est pas de parler de produits d’éclairage, mais de logique électrique. Si l’éclairage, les charges motorisées et les auxiliaires sont regroupés sans organisation claire, le coffret devient plus difficile à comprendre et à maintenir.
Une bonne organisation permet de :
- séparer le circuit éclairage des autres circuits ;
- améliorer la lisibilité du coffret ;
- faciliter l’intervention d’un professionnel ;
- prévoir des protections adaptées à chaque fonction ;
- laisser de l’espace pour de futures évolutions ;
- éviter les montages confus ou improvisés.
Cette logique s’applique aussi aux boîtes de dérivation Indubox, qui peuvent être utilisées dans des environnements exigeants lorsque la protection de connexions ou de dérivations est nécessaire.
Schéma d’un coffret électrique piscine : que faut-il comprendre ?
Le schéma d’un coffret électrique piscine doit être compris comme une organisation fonctionnelle des principaux blocs de protection et de commande. Il ne doit pas être interprété comme un tutoriel de câblage.
De façon générale, un schéma peut faire apparaître :
- l’alimentation du coffret ;
- la protection générale ;
- la protection différentielle ;
- les circuits de sortie ;
- la commande horaire, si une horloge ou un programmateur est prévu ;
- le circuit éclairage, si l’installation le nécessite ;
- l’enveloppe adaptée à l’environnement.
Cette approche répond à l’intention de recherche autour du schéma tableau électrique piscine ou du schéma câblage coffret piscine, sans donner d’instructions détaillées de raccordement. La conception, le raccordement et la vérification doivent être réalisés par un professionnel qualifié.
Comment choisir un coffret électrique piscine
Choisir un coffret électrique piscine consiste à analyser l’emplacement, le nombre de circuits, les charges électriques, le degré IP nécessaire et les besoins de maintenance. La décision ne doit pas se limiter au prix ou au nombre de modules.
| Critère | Pourquoi c’est important | Recommandation pratique |
|---|---|---|
| Emplacement | Il détermine l’exposition du coffret | Identifier si l’installation est intérieure, extérieure ou en local humide |
| Degré IP | Il protège contre poussière, humidité et eau | Choisir un niveau adapté à l’exposition réelle |
| Nombre de circuits | Il influence l’espace intérieur et l’organisation | Prévoir les circuits actuels et les besoins futurs |
| Type de charges électriques | Chaque charge peut nécessiter une protection ou une commande différente | Distinguer charges motorisées, éclairage et auxiliaires |
| Éclairage | Il peut nécessiter un circuit dédié | Prévoir une organisation claire du circuit lumineux |
| Maintenance | Elle doit rester simple et accessible | Choisir un coffret lisible, organisé et facile à inspecter |
| Évolution future | Des circuits supplémentaires peuvent être nécessaires | Prévoir de l’espace interne si le projet peut évoluer |
Si l’installation demande une solution compacte et dédiée, un coffret électrique piscine prêt à l’emploi peut être utile pour organiser les protections dans une enveloppe adaptée à cette application.
Erreurs fréquentes lors du choix d’un coffret piscine
Les erreurs les plus fréquentes viennent souvent d’un mauvais choix d’enveloppe, d’un degré IP sous-estimé ou d’une organisation insuffisante des circuits électriques.
- Utiliser un boîtier non adapté à l’humidité ou à l’extérieur.
- Ignorer le degré IP, alors que le coffret peut être exposé à l’eau ou à la poussière.
- Ne pas organiser les circuits, ce qui complique maintenance et diagnostic.
- Choisir uniquement selon le prix, sans évaluer la sécurité ni la durabilité.
- Ne pas prévoir d’espace intérieur suffisant pour de futures évolutions.
- Utiliser un coffret générique lorsqu’un coffret spécifique serait plus adapté.
- Traiter l’installation comme une installation intérieure standard, malgré les contraintes liées à la piscine.
Ces erreurs peuvent rendre l’installation moins claire, moins durable et plus difficile à maintenir. C’est pourquoi il est souvent préférable de partir d’une solution pensée pour ce type d’environnement.
Quand choisir un coffret de protection piscine prêt à l’emploi ?
Un coffret de protection piscine prêt à l’emploi est pertinent lorsque l’installation nécessite une solution dédiée, organisée et adaptée à la protection des circuits électriques associés au bassin.
Cette option est utile lorsque :
- plusieurs circuits électriques sont associés à la piscine ;
- l’éclairage ou des circuits auxiliaires doivent être protégés ;
- une commande horaire est nécessaire ;
- le coffret est installé dans un environnement humide, technique ou extérieur ;
- la maintenance doit rester simple ;
- l’installateur veut éviter une solution improvisée.
Les coffrets piscine Indubox répondent à cette logique en proposant des tableaux de protection conçus pour centraliser les fonctions électriques associées à la piscine.
Des références comme le tableau piscine 11 éléments Ref. 1311A-PS5 montrent comment une solution dédiée peut combiner enveloppe IP65, résistance IK08, protection, commande et organisation des circuits dans un même ensemble.
Questions fréquentes sur les coffrets électriques piscine
Qu’est-ce qu’un coffret électrique piscine ?
Un coffret électrique piscine est un ensemble destiné à protéger, organiser et contrôler les circuits électriques associés à une piscine, comme l’éclairage, les charges motorisées ou les circuits auxiliaires.
À quoi sert un coffret de protection pour piscine ?
Il sert à centraliser les protections, organiser les circuits, améliorer la sécurité électrique et faciliter la maintenance de l’installation.
Pourquoi le degré IP est-il important ?
Le degré IP est important parce que le coffret peut être installé dans un environnement humide, extérieur ou exposé à la poussière et à l’eau.
Quelle différence entre un coffret piscine et un tableau électrique standard ?
Un tableau standard est générique. Un coffret piscine est pensé pour organiser et protéger des circuits liés à une installation plus sensible, proche de l’eau ou de l’humidité.
Un coffret piscine peut-il contrôler l’éclairage ?
Oui, si sa configuration le prévoit. Le circuit d’éclairage doit être organisé clairement et protégé selon les besoins de l’installation.
Quel rôle jouent le disjoncteur et la protection différentielle ?
Le disjoncteur protège contre les surintensités. La protection différentielle agit contre les défauts d’isolement. Les deux fonctions sont complémentaires.
Quand choisir un coffret piscine prêt à l’emploi ?
Il est utile lorsqu’on souhaite une solution dédiée, organisée et adaptée à la protection électrique des circuits associés à la piscine.
Conclusion
Un coffret électrique piscine doit être choisi comme une partie essentielle de la protection électrique de l’installation, et non comme un simple boîtier générique. Les critères clés sont le degré IP, l’emplacement, l’organisation des circuits, la protection différentielle, le disjoncteur, la maintenance et la qualité de l’enveloppe.
Les circuits de pompe, de filtration ou d’éclairage peuvent faire partie de l’installation, mais ils ne doivent pas déplacer le sujet principal. Le cœur du choix reste la sécurité électrique, la protection des circuits et l’utilisation d’un coffret adapté à un environnement humide ou extérieur.
Pour aller plus loin, il est utile de consulter les tableaux de protection pour piscines Indubox, la gamme Indubox, la ressource sur la protection IP, le guide sur la sécurité électrique en milieux humides, le contenu sur la protection IK et les boîtes de dérivation Indubox pour installations exigeantes.
