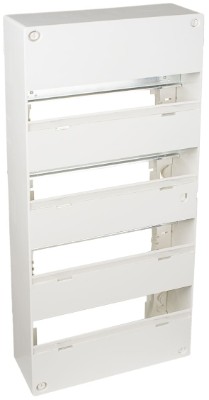

Ref. GTL52T
Tableau électrique 52 modules, Barrtettes incluses. ABS 4 rangées
Coffret électrique en saillie en ABS, conçu pour 52 modules répartis sur 4 rangées. Il comprend tous les accessoires nécessaires à une installation fiable dans des environnements résidentiels ou tertiaires.
- 52 modules sur 4 rangées, dimensions : 250 x 615 x 96 mm
- Barrettes incluses : terre (GTL26PE), phase (GTL5FN) et neutre (GTL5N)
- Compatibles avec câbles rigides et souples
- Rail DIN métallique.
- Fournis avec schéma de câblage et pictogrammes autocollants
Ajouter à mes téléchargements
Ajouté à mes téléchargements
Ajouter à mes téléchargements
Ajouté à mes téléchargements
Produits complémentaires
Fonctionnalités
Type d'enveloppe Distribution
Méthode d'installation Surface
Utilisation Domestique / Tertiaire
Type d'emplacement Intérieur
Nombre de modules (18mm) 52
Profil DIN métallique Oui
Dimensions extérieures (mm) (largeur x hauteur x profondeur) 250X615X96 mm
Dimensions (mm) Voir croquis
Matériau de la boîte Isolant
Matériau du cadre et de la porte Isolant
Couleur de la boîte Blanc
Couleur de la couverture Blanc
Couleur de la porte Blanc
Bandes incluses Oui (bornes à vis)
Type de bande Terre+Phase+Neutre
Capots ou portes séparés sur les boîtes Oui
Applications courantes Environnement intérieur domestique / tertiaire (intérieur des logements, bureaux, commerces, etc.)
Dimensions supplémentaires (mm) Voir croquis
Données techniques et réglementations
Données techniques
Résistance au feu (GWEPT) 650 ºC
Résistance à la chaleur (pression de bille) 70 ºC
Température d'installation -5 ºC -> +60 ºC
Température ambiante de fonctionnement -5 ºC ; +60 ºC
Tension de service <1000 Vac ; 1500 Vdc
Sans halogène Oui
Règlements
Marquage CE Oui
Conformément à la réglementation UNE / EN NF-EN 62208:2012
Conforme au règlement électrotechnique basse tension (REBT) Oui
Conformément à la Directive Européenne 2014/35 / EU. Directive basse tension Oui
Durabilité
Conforme à la Directive Européenne 2011/65 / EU (RoHS) Elle ne s’applique pas parce qu’elle ne correspond pas à la définition des équipements électriques et électroniques (EEE), telle que décrite à l’article 3.1 de la directive 2011/65/UE (RoHS II).
Conforme à la Directive Européenne 2012/19 / EU (WEEE2) Elle ne s’applique pas parce qu’elle ne correspond pas à la définition des équipements électriques et électroniques (EEE), telle que décrite à l’article 3. 1, a), de la directive 2012/19/UE (DEEE II).
Logistique et emballage
Code EAN de l'unité 8423220283688
Code EAN d'emballage 8423220282995
Code EAN d'emballage 18423220282992
Unités Récipient 1
Unités Emballage 2
Unités Palette 96
Dimensions de l'emballage (cm) 26x21x63
Poids unitaire (g) 1560,4
Poids du colis (Kg) 1,5604
Poids de l'emballage (Kg) 3,585
