Ref. GTL52C
Tableau électrique équipé et précâblé. 52 modules.4 rangées.
Coffret électrique précâblé avec capacité pour 52 modules sur 4 rangées. Conçu en ABS robuste, il est entièrement équipé pour une installation rapide et sécurisée dans les environnements résidentiels ou tertiaires.
- 2 x Disjoncteur différentiel 2P, 63A. Classe AC. Sensibilité 30 mA
- 1 x Disjoncteur différentiel 2P, 40A. Classe A. Sensibilité 30 mA, Disjoncteur différentiel 2P, 40A. Classe AC. Sensibilité 30 mA
- 1 x Disjoncteur magnétothermique 1P+N, 32A. Pouvoir de coupure 3kA. Courbe C
- 5 x Disjoncteur magnétothermique 1P+N, 20A. Pouvoir de coupure 3kA. Courbe C
- 6 x Disjoncteur magnétothermique 1P+N, 16A. Pouvoir de coupure 3kA. Courbe C
- 3 x Disjoncteur magnétothermique 1P+N, 10A. Pouvoir de coupure 3kA. Courbe C
- 1 x Réf. CBMM1N02F
- 4 x Réf. GTL2P55, GTL1P216NF/2
- 1 x Réf. GTL26PE, GTL5FN, GTL5N
- Câble 16mm² entre borne et phase/neutre
Ajouter à mes téléchargements
Ajouté à mes téléchargements
Ajouter à mes téléchargements
Ajouté à mes téléchargements
Produits complémentaires
Fonctionnalités
Type d'enveloppe Distribution
Méthode d'installation Surface
Utilisation Domestique / Tertiaire
Type d'emplacement Intérieur
Nombre de modules (18mm) 52
Profil DIN métallique Oui

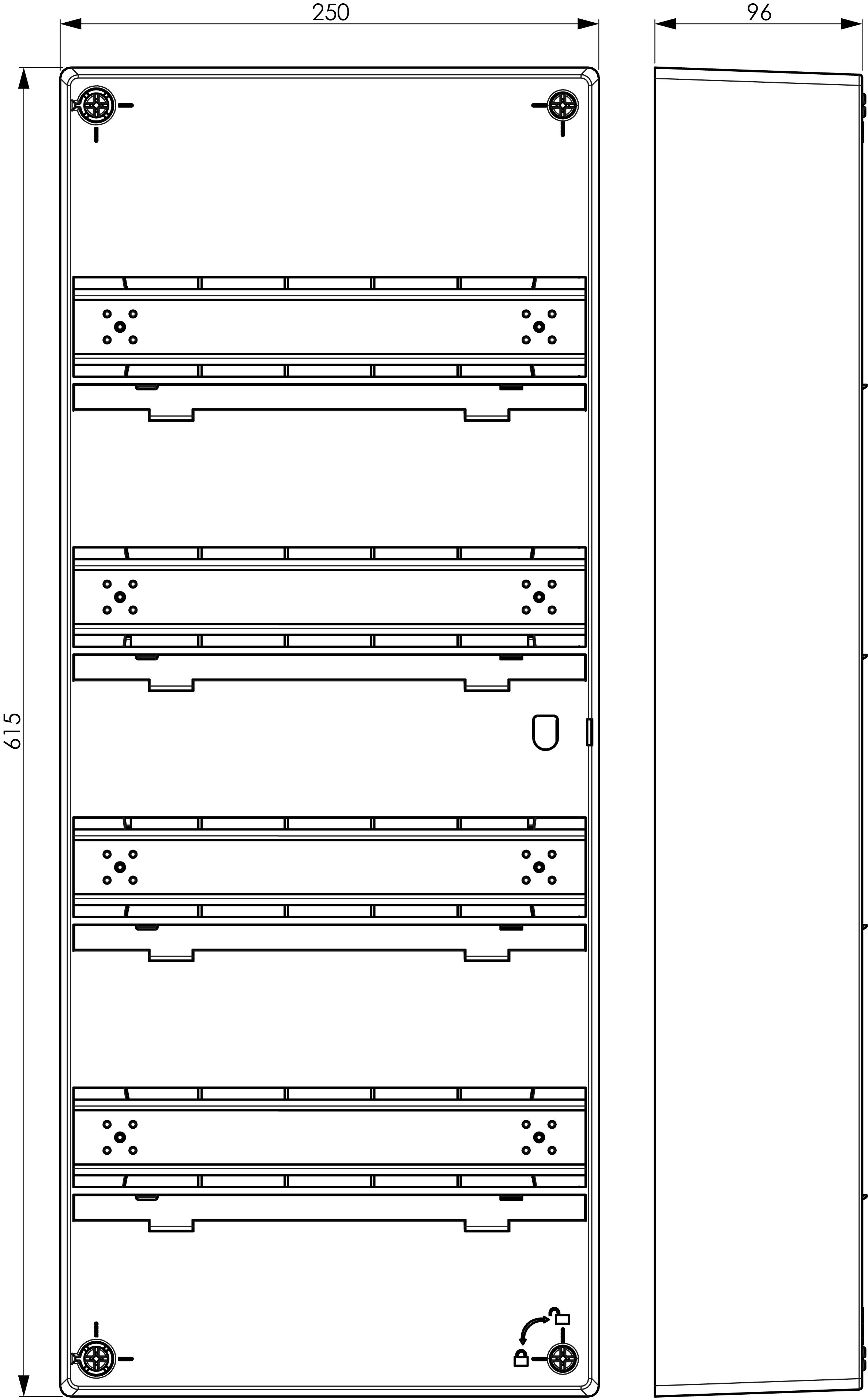

Dimensions extérieures (mm) (largeur x hauteur x profondeur) 250X615X96 mm
Dimensions (mm) Voir croquis
Matériau de la boîte Isolant
Matériau du cadre et de la porte Isolant
Couleur de la boîte Blanc
Couleur de la couverture Blanc
Couleur de la porte Blanc
Bandes incluses Oui (bornes à vis)
Capots ou portes séparés sur les boîtes Oui
Applications courantes Environnement intérieur domestique / tertiaire (intérieur des logements, bureaux, commerces, etc.)
Dimensions supplémentaires (mm) Voir croquis
Données techniques et réglementations
Données techniques
Résistance au feu (GWEPT) 650 ºC
Résistance à la chaleur (pression de bille) 70 ºC
Température d'installation -5 ºC -> +60 ºC
Température ambiante de fonctionnement -5 ºC ; +60 ºC
Tension de service <1000 Vac ; 1500 Vdc
Sans halogène Oui
Règlements
Marquage CE Oui
Conformément à la réglementation UNE / EN NF-EN 62208:2012
Conforme au REBT Oui
Conformément à la Directive Européenne 2014/35 / EU. Directive basse tension Oui
Durabilité
Conforme à la Directive Européenne 2011/65 / EU (RoHS) Elle ne s’applique pas parce qu’elle ne correspond pas à la définition des équipements électriques et électroniques (EEE), telle que décrite à l’article 3.1 de la directive 2011/65/UE (RoHS II).
Conforme à la Directive Européenne 2012/19 / EU (WEEE2) Elle ne s’applique pas parce qu’elle ne correspond pas à la définition des équipements électriques et électroniques (EEE), telle que décrite à l’article 3. 1, a), de la directive 2012/19/UE (DEEE II).
Logistique et emballage
Code EAN d'emballage 8423220283251
Code EAN d'emballage 18423220283258
Unités Récipient 1
Unités Emballage 1
Unités Palette 999
Dimensions de l'emballage (cm) 0x0x0
Poids unitaire (g) 0
Poids du colis (Kg) 0
Poids de l'emballage (Kg) 0
Code tarifaire 0
