Marquage CE
Marquage UK
Marquage CMim
Sans halogène

Ref. MPB3E42

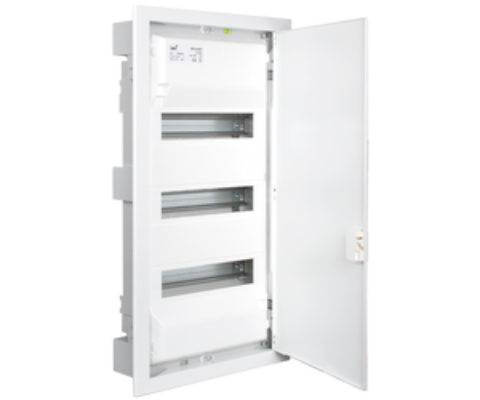

Boîte de distribution encastrée de 42 modules. Avec cadre et porte métalliques, couleur blanc.

Boîte de distribution encastrée de 42 modules. Avec cadre et porte métalliques, couleur blanc.


Applications courantes: Environnement intérieur domestique / tertiaire (intérieur des logements, bureaux, commerces, etc.)

Add to zip Added to zip
Ajouter à mes téléchargements
Ajouté à mes téléchargements
Plus d'informations
Add to zip Added to zip
Ajouter à mes téléchargements
Ajouté à mes téléchargements
Plus d'informations

Produits complémentaires

Fonctionnalités

Type d'enveloppe Distribution
Méthode d'installation Intégrée au travail
Utilisation Domestique / Tertiaire
Type d'emplacement Intérieur
Nombre de modules (18mm) 42
Modules par fichier 14
Rack amovible Oui
Dimensions intérieures (mm) (Largeur x Hauteur x Profondeur) 330 x 613 x 88
Dimensions du trou (mm) (Largeur x Hauteur x Profondeur) 330 x 613 x 88
Matériau de la boîte Isolant
Matériau du cadre et de la porte Inox métallique
Couleur de la boîte Gris (RAL7035)
Couleur de la couverture Blanc
Couleur de la porte Blanc
Porte ouverte Horizontal
Bandes incluses Oui (bornes à vis)
Type de bande Terre
Nombre de terminaux et taille 13x6 mm2 + 4x16 mm2
Type d'entrées Insondable
Scellable Oui
Liable Verticalement et horizontalement
Système de fermeture du couvercle Griffe en plastique
Système de fermeture de porte Poignée
Porte réversible Oui
Possibilité de bandes de montage Oui (inclus)
Possibilité de mettre serrure Clé
Possibilité de plaque de montage Oui (non inclus)
Possibilité de montage sur rail DIN Oui (inclus)
Marques d'alignement Tous Les Deux
Possibilité de montage de la plaque .PL-MP28 Oui (non inclus)
Avec œillets en bas pour fixer les tubes ou câbles avec des serre-câbles, quantité Oui
Avec système de marquage des trous encastrés Oui
sketch

Données techniques et réglementations

Données techniques

Degré de protection (IP) IP40
Degré de protection (IK) IK07
Classe d'isolation Classe II
Résistance au feu (GWEPT) 650 ºC
Résistance à la chaleur (pression de bille) 70 ºC
Température d'installation -5 ºC -> +60 ºC
Tension de service <1000 Vac ; 1500 Vdc
Puissance thermique dissipée 35 W
Résistance aux UV Oui
Sans halogène Oui

Règlements

Marquage CE Oui
Marquage UK Oui
Marquage CMim Oui
Conformément à la réglementation UNE / EN UNE-EN 62208:2012
Conforme au REBT Oui
Conformément à la Directive Européenne 2014/35 / EU. Directive basse tension Oui

Durabilité

Conforme à la Directive Européenne 2011/65 / EU (RoHS) Elle ne s’applique pas parce qu’elle ne correspond pas à la définition des équipements électriques et électroniques (EEE), telle que décrite à l’article 3.1 de la directive 2011/65/UE (RoHS II).
Conforme à la Directive Européenne 2012/19 / EU (WEEE2) Elle ne s’applique pas parce qu’elle ne correspond pas à la définition des équipements électriques et électroniques (EEE), telle que décrite à l’article 3. 1, a), de la directive 2012/19/UE (DEEE II).

Logistique et emballage

Code EAN de l'unité 8423220240599
Code EAN d'emballage 8423220240599
Code EAN d'emballage 18423220240596
Unités Récipient 1
Unités Emballage 3
Unités Palette 36
Mesures du conteneur (cm) 65x11x37
Dimensions de l'emballage (cm) 66x39x36,5
Poids unitaire (g) 4245
Poids du colis (Kg) 4,59
Poids de l'emballage (Kg) 14,54
Code tarifaire 85371098
